在現代電子設計中，電源管理是核心環節之一。LP2866作為一款集成了Buck（降壓）和Buck-Boost（降壓-升壓）功能的轉換器，以其靈活性和高效能，在電源轉換領域中占據了重要位置。本文將探討LP2866的典型應用，并提供詳細的應用圖，幫助工程師們更好地理解和應用這款多功能的電源管理芯片。

LP2866芯片概述

LP2866是一款高度集成的電源管理芯片，它支持Buck和Buck-Boost兩種工作模式，適用于需要電壓轉換的多種應用。這款芯片以其高效率、低功耗和易于集成的特點，被廣泛應用于智能手機、筆記本電腦、LED照明以及其他便攜式電子設備中。

典型應用圖介紹

LP2866的典型應用圖展示了如何在實際電路中配置和使用這款芯片。以下是LP2866在Buck和Buck-Boost模式下的典型應用圖：

    Buck模式應用圖：

        輸入電源（VIN）：連接到芯片的輸入端。
        電感（L）：用于儲能，平滑輸出電流。
        輸出電容（Cout）：穩定輸出電壓，減少紋波。
        肖特基二極管（D）：在電感釋放能量時提供路徑。
        反饋引腳（FB）：用于反饋輸出電壓，以調節芯片的工作狀態。

    Buck-Boost模式應用圖：

        輸入電源（VIN）：連接到芯片的輸入端。
        電感（L）：用于儲能，平滑輸出電流。
        輸出電容（Cout）：穩定輸出電壓，減少紋波。
        肖特基二極管（D）：在電感釋放能量時提供路徑。
        反饋引腳（FB）：用于反饋輸出電壓，以調節芯片的工作狀態。
        地（GND）：提供參考電壓，確保電路穩定工作。

LP2866的優勢

    高效率：LP2866在Buck和Buck-Boost模式下都能提供高效率的電源轉換，減少能量損耗。

    靈活性：支持兩種工作模式，能夠適應不同的電源轉換需求。

    易于集成：集成度高，減少了外圍元件的數量，簡化了電路設計。

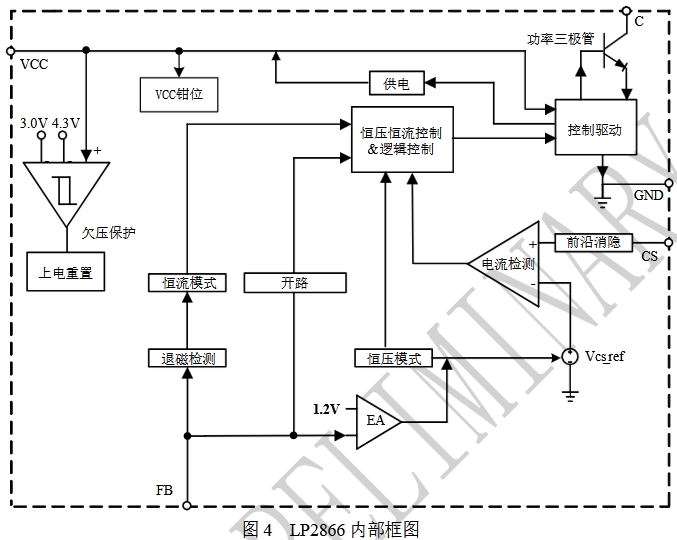

    保護功能：集成了過壓保護、欠壓保護和短路保護等，提高了電路的可靠性。LP2866內部框架圖如下

結論

LP2866作為一款多功能的電源管理芯片，其Buck和Buck-Boost模式的典型應用圖為工程師提供了寶貴的參考。通過本文的介紹，工程師們可以更深入地了解LP2866的應用，并根據實際需求設計出高效、可靠的電源管理系統。隨著電子技術的不斷進步，LP2866將繼續在電源管理領域發揮重要作用，助力電子設備實現更高的能效和可靠性。
