非隔離電源芯片在現代電子設備中扮演著至關重要的角色，它們通過將輸入電壓轉換為所需的輸出電壓，為各種電子元件提供穩定的電源。與隔離型電源芯片相比，非隔離電源芯片具有結構簡單、成本低廉和效率較高的優點，廣泛應用于便攜式設備、家用電器和工業控制系統等領域。本文將詳細探討非隔離電源芯片的工作原理及其在不同應用中的表現。

非隔離電源芯片的基本組成

非隔離電源芯片通常由以下幾個主要部分組成：

    輸入整流電路：將交流輸入電壓轉換為直流電壓，為后續電路提供穩定的輸入。
    功率轉換電路：通過開關元件（如MOSFET）和儲能元件（如電感和電容）實現電壓的轉換和調節。
    控制電路：負責調節開關元件的開關頻率和占空比，以實現恒壓或恒流輸出。
    反饋電路：檢測輸出電壓或電流，將信號反饋給控制電路，實現閉環控制。

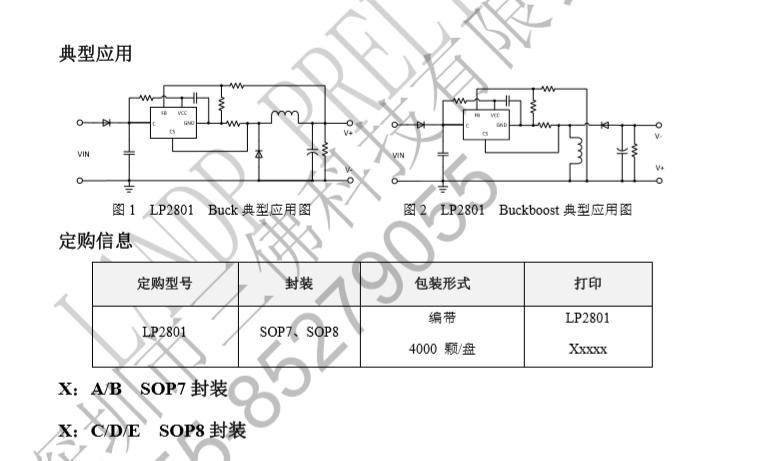

常見型號如下表~

工作原理詳解

    輸入整流電路：

        對于交流輸入的非隔離電源芯片，首先需要通過整流橋?qū)⒔涣麟妷恨D(zhuǎn)換為直流電壓。整流橋通常由四個二極管組成，能夠?qū)⒔涣麟妷旱恼摪胫芷诙嫁D(zhuǎn)換為正向電壓，從而得到脈動的直流電壓。

        對于直流輸入的應用，整流電路可以省略，直接將輸入電壓提供給功率轉換電路。

    功率轉換電路：

        Buck轉換器：這是最常見的非隔離電源芯片類型之一。它通過一個開關元件（如MOSFET）和一個電感來實現電壓的降低。當開關元件導通時，輸入電壓通過電感向負載供電，并在電感中儲存能量；當開關元件關斷時，電感釋放能量，通過續流二極管繼續向負載供電，從而實現平滑的輸出電壓。

        Boost轉換器：用于將輸入電壓升高。它通過一個電感和一個開關元件來實現電壓的提升。當開關元件導通時，輸入電壓為電感充電；當開關元件關斷時，電感釋放能量，與輸入電壓疊加，從而得到高于輸入電壓的輸出電壓。

        Buck-Boost轉換器：結合了Buck和Boost轉換器的特點，能夠在輸入電壓高于或低于輸出電壓的情況下工作。它通過一個電感和兩個開關元件來實現電壓的調節，具有較寬的輸入電壓范圍和靈活的輸出電壓調節能力。

    控制電路：

        控制電路的核心是PWM（脈沖寬度調制）控制器。它根據反饋電路提供的信號，調節開關元件的占空比，以實現恒壓或恒流輸出。PWM控制器通常具有內部振蕩器和誤差放大器，能夠精確控制開關頻率和占空比，從而保證輸出電壓或電流的穩定。

        一些先進的非隔離電源芯片還具備智能控制功能，如軟啟動、過載保護和溫度補償?shù)龋M一步提高了系統的可靠性和穩定性。

    反饋電路：

        反饋電路通過檢測輸出電壓或電流，將信號反饋給控制電路。通常采用電阻分壓或電流檢測的方式，將輸出電壓或電流轉換為控制電路能夠識別的電壓信號。反饋電路的精度和響應速度直接影響電源芯片的輸出穩定性和調節性能。

應用場景與優勢

    便攜式設備：如手機、平板電腦和可穿戴設備等。非隔離電源芯片的緊湊結構和高效率特性使其非常適合這些設備的電源管理，能夠有效延長電池壽命并提高設備的續航能力。

    家用電器：如充電器、風扇和LED燈等。非隔離電源芯片在這些應用中提供了簡單可靠的電源解決方案，具有成本低和易于設計的優點。

    工業控制系統：在一些對電源穩定性和響應速度要求較高的工業控制系統中，非隔離電源芯片也得到了廣泛應用。它們能夠快速響應負載變化，確保系統的穩定運行。

結論

非隔離電源芯片憑借其簡單高效的特性，在現代電子設備中發揮著重要作用。通過合理的電路設計和元件選擇，可以充分發揮非隔離電源芯片的性能優勢，滿足各種應用的需求。然而，在使用過程中，也需要充分考慮電磁干擾和安全問題，采取相應的防護措施，以確保系統的可靠性和穩定性。
