在現代電子設備中，電源轉換芯片扮演著至關重要的角色。它們不僅決定了設備的供電效率，還直接影響到設備的性能和可靠性。G2363X-12芯片以其高性能、低成本的特點，成為眾多非隔離交直流轉換應用的理想選擇。本文將詳細介紹G2363X-12芯片的絲印信息、輸出功率表以及極限參數，幫助工程師更好地理解和應用這款芯片。

芯片概述

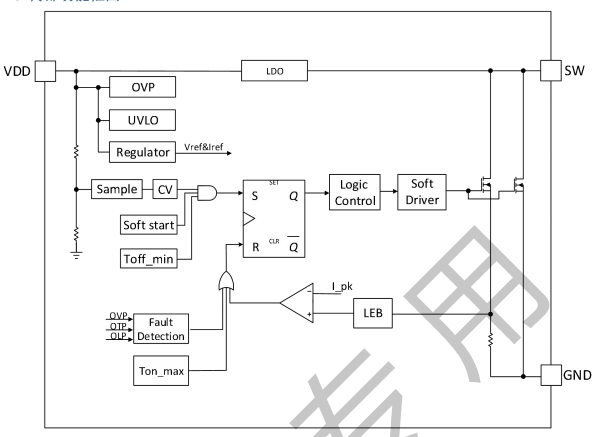

G2363X-12是一款專為非隔離交直流轉換設計的高性能電源芯片。它集成了高壓?jiǎn)?dòng)電路、電流采樣電路和電壓反饋回路，極大地簡化了外圍電路設計，降低了系統成本和體積。該芯片適用于多種應用場景，包括小家電輔助電源、電機驅動輔助電源和智能照明輔助電源等。

絲印信息

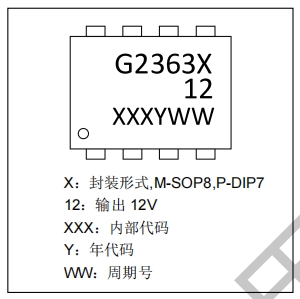

G2363X-12芯片的絲印信息是識別和追溯芯片生產批次的重要依據。絲印通常包含型號、封裝形式、年代碼和周期號等信息。例如，型號G2363M-12表示該芯片采用SOP8封裝，而G2363P-12則表示采用DIP7封裝。年代碼則標識了芯片的生產年份，從2013年到2038年分別用字母A到Z表示。這些信息對于質量控制和產品追溯至關重要。

輸出功率表

G2363X-12芯片的輸出功率表詳細列出了在不同輸入電壓范圍和拓?fù)浣Y(jié)構下的推薦輸出功率和峰值功率。例如，在90~264VAC輸入電壓下，采用BUCK拓?fù)涞腉2363M-12芯片推薦輸出功率為12V300mA，峰值功率為12V400mA；而在相同輸入電壓下，采用Flyback拓?fù)涞腉2363M-12芯片推薦輸出功率為12V500mA，峰值功率為12V600mA。這些數據為工程師在設計電源電路時提供了重要的參考依據。

極限參數

極限參數是芯片在安全工作范圍內能夠承受的最大電氣和環境條件。了解這些參數對于確保芯片的可靠性和壽命至關重要。G2363X-12芯片的極限參數包括：

    VDD直流耐壓：-0.3V至22V，確保芯片在正常工作電壓范圍內穩定運行。

    功率MOS漏極脈沖電流：最大2A，限制了芯片在短時間內的最大電流承載能力。

    功率MOS漏極電壓：650V，這是芯片能夠承受的最大漏極電壓，適用于高電壓輸入場景。

    結工作溫度范圍：-40℃至150℃，表明芯片能夠在較寬的溫度范圍內正常工作。

    儲存溫度范圍：-55℃至150℃，確保芯片在儲存和運輸過程中的穩定性。

    管腳焊接溫度：260℃，這是焊接過程中管腳能夠承受的最高溫度，以避免焊接過程中損壞芯片。

    環境熱阻：SOP8封裝為90℃/W，DIP7封裝為70℃/W，這些參數反映了芯片在不同封裝形式下的散熱能力。

    ESD能力：HBM ±6KV，表明芯片具有較強的靜電防護能力，減少靜電對芯片的損害。

總結

G2363X-12芯片憑借其高性能、低成本和豐富的保護功能，成為非隔離交直流轉換應用的理想選擇。通過了解絲印信息，工程師可以快速識別芯片的型號和批次；而輸出功率表則為電源設計提供了明確的功率參考。極限參數的詳細說明則為芯片的安全使用提供了保障。在設計電源電路時，工程師應充分考慮這些參數，以確保電源系統的高效、穩定和可靠運行。
