在現代電子設備的電源管理領域，一款性能卓越、功能全面的芯片對于確保設備的穩定運行和高效能量轉換至關重要。SZ2525X 正是這樣一款備受矚目的芯片，它以其獨特的設計和出色的性能，在眾多電源管理芯片中脫穎而出，成為眾多電子設備制造商的首選。
SZ2525X 是一款專為充電器和適配器設計的恒壓、恒流原邊反饋谷底導通控制芯片。它采用先進的電路設計，能夠有效補償輸出電流在輸出線上的損耗壓降，從而確保輸出電壓的穩定性和準確性。這種輸出線損補償技術是 SZ2525X 的一大亮點，它使得芯片在各種負載條件下都能保持優異的性能表現。
SZ2525X 的電氣參數經過精心設計，以滿足不同應用場景的需求。其 VCC 啟動電壓在 13.5V 至 15.5V 之間，欠壓保護閾值為 4.1V 至 5.1V，過壓保護值則高達 22V 至 26V，確保芯片在各種電壓條件下都能安全穩定地工作。在電流采樣方面，恒流時電流檢測閾值為 490mV 至 510mV，輕載時電流檢測閾值為 240mV，能夠精確地檢測和控制輸出電流。此外，芯片的 VCC 工作電流僅為 800uA，啟動電流更是低至 1uA，這使得 SZ2525X 在待機功耗方面表現出色，能夠滿足小于 75mW 的待機功耗要求。
SZ2525X 內置了多種保護功能，為電路的安全運行提供了全方位的保障。它具備開路保護、短路保護、過壓保護、欠壓保護以及過溫保護等功能。其中，過溫保護閾值為 138℃，過溫恢復閾值為 123℃，確保芯片在高溫環境下也能安全工作。這些保護功能不僅提高了芯片的可靠性，也延長了其使用壽命，使得 SZ2525X 成為一款值得信賴的電源管理芯片。

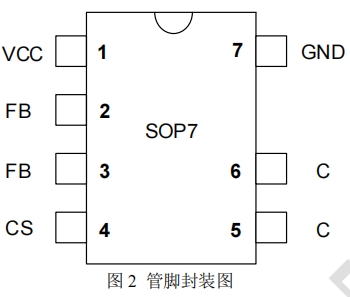

SZ2525X 采用 SOP7 封裝，這種封裝形式具有體積小、散熱性能好等優點，非常適合應用于空間有限的電子設備中。其封裝尺寸精確，引腳布局合理，便于在 PCB 上進行安裝和布線。此外，芯片的管腳設計也充分考慮了實際應用的需求，例如 VCC 管腳需要就近接旁路電容，以確保電源的穩定供應；CS 管腳用于電流采樣，能夠精確地檢測輸出電流；FB 管腳則用于反饋電壓輸入，通過與內部基準電壓的比較來實現恒壓控制。
SZ2525X 在手機、無繩電話、PDA、MP3 等便攜式設備的適配器中有著廣泛的應用。這些設備通常對電源的穩定性和效率要求較高，而 SZ2525X 的恒壓、恒流特性以及低待機功耗正好滿足了這一需求。通過精確的電流和電壓控制，SZ2525X 能夠為設備提供穩定的充電電流和電壓，確保設備能夠快速、安全地充電，同時在待機狀態下也能最大限度地降低能耗。
在 LED 照明領域，SZ2525X 也發揮著重要作用。LED 驅動電源需要精確的電流控制以保證 LED 的亮度穩定和壽命延長，而 SZ2525X 的恒流控制功能能夠很好地滿足這一要求。此外，其內置的保護功能還可以防止 LED 驅動電源在過載、短路等異常情況下?lián)p壞，提高了整個照明系統的可靠性和安全性。
對于傳統的線性電源和 RCC 開關電源，SZ2525X 可以作為升級換代的理想選擇。它不僅能夠提高電源的效率和穩定性，還能在不增加過多成本的情況下實現多種保護功能。通過采用 SZ2525X，可以將傳統的電源系統升級為更加高效、可靠的現代電源系統，從而提升整個電子設備的性能和競爭力。
SZ2525X 系列芯片根據不同的功率需求和應用場景，推出了多種型號，如 SZ2525C、SZ2525D、SZ2525E 和 SZ2525F 等。這些型號在輸入電壓范圍、輸出功率以及封裝形式等方面略有差異，但都具備 SZ2525X 核心的恒壓、恒流控制和保護功能。例如，SZ2525C 適用于 5W（5V/1000mA）的電源應用，而 SZ2525F 則適用于 12W（5V/2400mA）的電源應用。用戶可以根據實際需求選擇合適的型號，以實現最佳的電源管理效果。
SZ2525X 以其卓越的性能、豐富的功能和廣泛的適用性，成為了電源管理芯片領域的一顆明珠。它不僅能夠滿足各種電子設備對電源穩定性和效率的高要求，還能通過多種保護功能確保電路的安全運行。無論是在便攜式設備適配器、LED 驅動電源還是傳統電源的升級換代中，SZ2525X 都展現出了強大的優勢和潛力。隨著電子技術的不斷發展和創新，SZ2525X 必將在未來的電源管理領域發揮更加重要的作用，為電子設備的高效、穩定運行提供堅實的保障。
