在電子設計領域，邏輯芯片的選擇對于電路的性能和成本控制至關重要。隨著技術的發展和市場的變化，工程師們常常需要尋找合適的替代品來滿足特定的設計需求。AiP74HC00 作為一款常見的四路雙輸入與非門（Quad 2-input NAND gate）芯片，憑借其高性能和廣泛的兼容性，成為許多設計中理想的替代選擇。本文將探討 AiP74HC00 的特性以及它可以替代的 TI（德州儀器）型號。

AiP74HC00 芯片概述

AiP74HC00 是一款基于 CMOS 工藝的四路雙輸入與非門芯片，屬于 74HC 系列。它具有以下主要特性：

    工作電壓范圍：2V 至 6V，兼容多種電源系統。
    高驅動能力：能夠提供較高的輸出電流，適合驅動多種負載。
    低靜態功耗：在待機狀態下功耗極低，適合低功耗應用。
    高噪聲容限：具有良好的抗干擾能力，確保在復雜電磁環境下的穩定性。
    兼容 TTL 和 CMOS 電平：能夠與多種邏輯電平系統無縫對接，便于集成到不同類型的電路中。
    功能：四路 2 輸入 NAND 門
    封裝：常見的封裝包括 DIP14 和 SOP14
引腳描述：
     引腳 1~14 對應標準 74HC00 的引腳定義。

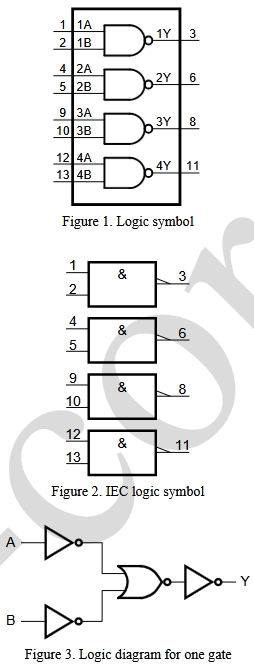

     引腳圖和編號與行業標準 74HC00 完全一致。
     Top Mark/Pack Marking：通常標注為 "74HC00" 或類似標識。

AiP74HC00 的兼容性

AiP74HC00 的電氣特性和功能與 74HC 系列標準完全一致，這意味著它可以與許多其他品牌的同類型芯片互換使用。其引腳布局和邏輯功能與傳統的 74LS00（TTL 工藝）和 74HC00（CMOS 工藝）芯片完全兼容，因此在大多數情況下可以直接替換而無需修改電路設計。

可以替代的 TI 型號

（一）TI 的 74HC00

TI 的 74HC00 是一款經典的四路雙輸入與非門芯片，廣泛應用于各種數字電路中。AiP74HC00 在電氣參數和功能上與 TI 的 74HC00 完全兼容，可以直接替代。其主要優勢在于可能更具成本效益，同時在某些批次中可能提供更好的靜態功耗表現。

（二）TI 的 74HCT00

雖然 74HCT00 與 74HC00 在功能上類似，但 74HCT00 是 TTL 兼容的 CMOS 芯片，具有更高的噪聲容限和更低的功耗。AiP74HC00 在工作電壓范圍和靜態功耗方面與 74HCT00 相當，因此也可以作為替代品。不過，需要注意的是，74HCT00 的輸入電平兼容性更強，如果原電路中依賴于 TTL 電平特性，可能需要額外驗證。

（三）TI 的 74LS00

74LS00 是基于 TTL 工藝的四路雙輸入與非門芯片，具有較高的驅動能力和較快的開關速度。AiP74HC00 雖然基于 CMOS 工藝，但在功能和引腳布局上與 74LS00 完全兼容。由于 CMOS 工藝的低功耗特性，AiP74HC00 在某些低功耗應用中可能是一個更好的選擇。然而，由于 TTL 和 CMOS 工藝的差異，可能需要在輸入電平上進行適配，尤其是在低電平范圍。

選擇替代芯片時的注意事項

（一）電氣參數匹配

在選擇替代芯片時，必須確保電氣參數的兼容性，包括工作電壓范圍、輸入輸出電平、驅動能力和功耗等。雖然 AiP74HC00 與上述 TI 型號在功能上兼容，但在某些特定應用場景下，可能需要根據實際需求進行調整。

（二）封裝形式

確保替代芯片的封裝形式與原芯片一致或兼容。例如，如果原電路中使用的是 SOP 封裝，而替代芯片只有 DIP 封裝，則需要重新設計 PCB 或使用適配器。

（三）成本與供應

替代芯片的選擇不僅要考慮性能和兼容性，還要考慮成本和市場供應情況。AiP74HC00 通常在成本上具有一定的優勢，同時在市場上也較為容易獲取。

總結

AiP74HC00 作為一款高性能的四路雙輸入與非門芯片，憑借其廣泛的兼容性和良好的電氣特性，可以作為 TI 的 74HC00、74HCT00 和 74LS00 等型號的理想替代品。在選擇替代芯片時，工程師需要綜合考慮電氣參數、封裝形式、成本和供應情況，以確保替代方案能夠滿足設計需求并優化整體性能。通過合理選擇替代芯片，不僅可以降低設計成本，還可以提高系統的可靠性和效率。
