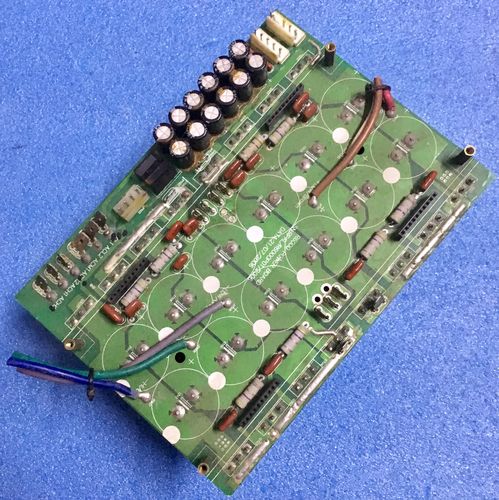

在電子電路的世界里，開關電源管理芯片是許多設備的核心部件，它負責將輸入的電壓轉換為設備所需的穩定輸出電壓。然而，很少有人注意到，在這些芯片的周圍，常常會有一些看似微不足道的電容。這些電容雖然體積小，但它們?cè)陔娐分邪缪葜陵P(guān)重要的角色，是保障開關電源穩定運行的幕后英雄。

一、輸入濾波電容：為電源輸入“把關”

開關電源管理芯片的輸入端通常會連接一個電容，其主要作用是輸入濾波。在實際應用中，電源輸入往往不是理想的直流電壓，而是會夾雜著各種噪聲和紋波。這些噪聲可能來自電網的波動、其他設備的干擾，甚至是電源線本身的電磁感應。如果這些噪聲直接進入開關電源管理芯片，可能會導致芯片的性能下降，甚至出現誤動作。

輸入濾波電容就像一個“守門員”，它能夠有效地阻擋這些高頻噪聲和紋波。當電流通過電容時，電容會利用其充放電特性，將高頻成分的電壓變化吸收掉，從而使進入芯片的電壓更加平穩。例如，一個容量為 100μF 的電解電容，可以將輸入電壓中的高頻紋波降低到一個較低的水平，為開關電源管理芯片提供一個相對干凈的工作環境。

二、輸出濾波電容：保障輸出電壓的純凈

在開關電源管理芯片的輸出端，同樣會有一個或多個電容，它們的作用是輸出濾波。開關電源在工作過程中，會產生高頻的開關脈沖信號。雖然芯片內部會有一些濾波措施，但這些措施往往不能完全消除輸出電壓中的紋波。輸出濾波電容的任務就是進一步降低這些紋波，確保輸出電壓的純凈度。

輸出濾波電容通常會選擇低等效串聯電阻（ESR）的電容，因?yàn)?ESR 越低，電容的濾波效果越好。以一個常見的開關電源為例，其輸出電壓為 5V，如果輸出濾波電容的 ESR 過高，可能會導致輸出電壓的紋波較大，從而影響設備的正常工作。而選擇合適的低 ESR 電容后，輸出電壓的紋波可以控制在很小的范圍內，為設備提供穩定的電源。

三、去耦電容：穩定芯片工作電壓

在開關電源管理芯片的電源引腳附近，還會有一個或多個小容量的電容，這些電容被稱為去耦電容。它們的作用是為芯片提供一個穩定的局部電源，防止電源線上的噪聲和電壓波動對芯片的工作產生影響。

開關電源管理芯片在工作過程中，會不斷地切換開關狀態，這會導致電源引腳上的電流瞬間變化。如果沒有去耦電容，這種電流變化可能會引起電源電壓的波動，進而影響芯片的正常工作。去耦電容通過其快速的充放電能力，能夠在瞬間為芯片提供所需的電流，從而穩定芯片的工作電壓。一般來說，去耦電容的容量在幾納法到幾十納法之間，雖然容量較小，但它們的作用卻非常重要。

四、儲能電容：應對突發情況

除了上述幾種電容外，開關電源管理芯片旁邊還可能有一個較大容量的儲能電容。這種電容的作用是在輸入電壓突然下降或中斷時，為芯片提供短暫的電能，以維持設備的正常工作。

例如，在一些設備中，可能會遇到電網瞬間停電或電壓驟降的情況。在這種情況下，儲能電容可以利用其預先儲存的電能，為開關電源管理芯片提供一定時間的電源支持，直到輸入電壓恢復正?；蛟O(shè)備完成必要的保護動作。這種電容的容量通常較大，一般在幾百微法甚至上千微法，能夠儲存足夠的電能來應對突發情況。

五、電容的選型與布局

雖然電容在開關電源管理芯片旁的作用非常重要，但選擇合適的電容并進行合理的布局同樣關鍵。在選型時，需要根據電路的具體要求，選擇合適的容量、耐壓值和類型。例如，輸入濾波電容和輸出濾波電容通常選擇電解電容，因?yàn)樗鼈兊娜萘枯^大，能夠提供較好的濾波效果；而去耦電容則一般選擇陶瓷電容，因?yàn)樗鼈兊捻憫?yīng)速度快，能夠更好地穩定芯片的工作電壓。

在布局方面，電容的位置也非常重要。輸入濾波電容應盡量靠近電源輸入端，以減少輸入線上的噪聲對芯片的影響；輸出濾波電容應靠近芯片的輸出端，以更好地降低輸出電壓的紋波；去耦電容則應盡量靠近芯片的電源引腳，以確保其能夠快速為芯片提供穩定的電源。

開關電源管理芯片旁邊的電容雖然看似微不足道，但它們?cè)陔娐分邪l(fā)揮著不可替代的作用。從輸入濾波到輸出濾波，從去耦到儲能，這些電容共同保障了開關電源的穩定運行。在電子電路設計中，我們不能忽視這些小小的電容，它們是電路能夠正常工作的關鍵因素之一。
