在現代電子設備中，開關電源因其高效率、小體積和良好的輸出特性而被廣泛應用。LP2178BL作為一款非隔離降壓開關電源恒壓控制驅動芯片，以其卓越的性能和簡潔的設計，為小家電、白色家電等開放式電源應用提供了理想的解決方案。本文將詳細介紹LP2178BL的技術規格、管腳封裝以及內部結構框圖，幫助工程師更好地理解和利用這款芯片。

LP2178BL芯片概述

LP2178BL是一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，適用于85VAC~265VAC的全范圍輸入電壓。它特別適合小家電和白色家電等電源驅動場景。該芯片內部集成了750V高壓功率管，采用恒壓控制模式，能夠工作在連續導通模式（CCM）和不連續導通模式（DCM）。通過特有的PFM（脈沖頻率調制）控制方式，LP2178BL能夠顯著改善音頻特性，同時內置峰值電流控制，無需外部CS電阻，簡化了外圍電路設計。

技術規格

1. 基本特性

• 集成750V功率管：確保在高輸入電壓下穩定工作。
• 恒壓控制：固定5V輸出電壓，適用于多種應用場景。
• 內置峰值電流控制：無需外部CS電阻，簡化電路設計。
• 內置啟動電路：無需啟動電阻，減少外圍元件數量。
• 優異的動態性能：快速響應負載變化，確保輸出電壓穩定。
• 優異的EMI特性：降低電磁干擾，簡化EMI設計。
• 低待機功耗：小于75mW，符合節能要求。
• 多重保護功能：包括VCC鉗位/欠壓保護、輸出短路保護、電感過電流保護及過溫保護等。

2. 推薦工作范圍

• 輸入電壓范圍：85VAC~265VAC。
• 輸出電流：在溫升△T≤60℃時，最大輸出電流為300mA。

3. 電氣參數（VCC = 5V, TA = 25℃）

管腳封裝

管腳描述

極限參數

內部結構框圖

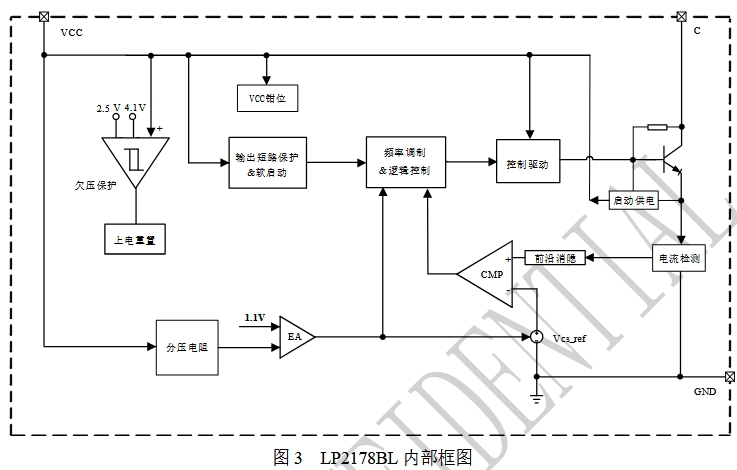

LP2178BL的內部結構框圖如下圖所示：

主要功能模塊

1. 欠壓保護：確保VCC電壓在安全范圍內。
2. 上電重置：在系統上電時，確保芯片處于復位狀態。
3. VCC鉗位：限制VCC電壓，防止過高電壓損壞芯片。
4. 控制驅動：根據反饋信號調整輸出脈沖寬度。
5. 前沿消隱：防止開關噪聲干擾。
6. 電流檢測：監測電感電流，實現過流保護。
7. 頻率調制：通過抖頻技術改善音頻特性。
8. 輸出短路保護：在輸出短路時，自動進入保護狀態。

應用信息

啟動過程

LP2178BL的啟動過程非常簡潔。芯片僅需1uA的啟動電流，系統上電后，通過內部啟動供電電路對VCC的電容進行充電。當VCC電壓達到芯片開啟閾值時，內部控制電路開始工作，輸出電壓開始上升并建立。在輸出電壓穩定后，VCC由輸出電壓供電，確保系統的持續運行。

恒壓控制

恒壓控制是LP2178BL的核心功能之一。通過VCC恒壓反饋控制閾值設定，輸出電壓的計算公式為：$Vo=V_{C{C}_{REG}}+V_{D2}?V_{D3}$其中，$V_{C{C}_{REG}}$是VCC恒壓反饋控制閾值（典型值為5.38V），$V_{D2}$是續流管壓降，$V_{D3}$是VCC反饋（供電）二極管壓降。通過精確的反饋控制，LP2178BL能夠確保輸出電壓的穩定性和精度。

PFM和峰值電流控制

LP2178BL采用PFM和峰值電流控制方式，以適應不同的負載條件。在負載較重時，系統工作在最大峰值電流和最大工作頻率；隨著負載的減小，峰值電流和工作頻率逐漸降低，最終在空載時工作在最小峰值電流和最小工作頻率。這種控制方式不僅提高了系統的效率，還改善了音頻特性。

保護功能

• VCC鉗位/欠壓保護：防止VCC電壓過高或過低，保護芯片免受損壞。
• 輸出短路保護：在輸出短路時，芯片會自動進入保護狀態，防止過流損壞。
• 電感過電流保護：當電感電流超過設定值時，芯片會自動限制電流，保護電感和芯片。
• 過溫保護：當芯片溫度超過150℃時，芯片會自動進入保護狀態，防止熱損壞。

PCB設計指南

• VCC旁路電容：CVCC需要緊靠芯片的VCC和GND引腳，以減少寄生電感和電容的影響。
• 功率環路面積：減小功率環路的面積，如功率電感、功率管、母線電容的環路面積，以及功率電感、續流二極管、輸出電容的環路面積，以減少EMI輻射。
• C引腳鋪銅面積：適當增加C引腳的鋪銅面積，以提高芯片的散熱性能。
