在現代電子設備中，開關電源芯片扮演著至關重要的角色，其性能直接影響到設備的穩定性和效率。LP2178AL作為一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，憑借其出色的性能和簡潔的外圍電路設計，廣泛應用于小家電、白色家電等開放式電源領域。本文將深入探討LP2178AL的管腳封裝信息及其應用特點，幫助工程師更好地理解和使用這款芯片。
LP2178AL采用SOP8L封裝形式，這種封裝方式具有良好的散熱性能和較小的體積，非常適合應用于緊湊型電源設計中。圖2展示了LP2178AL的管腳封裝圖，其管腳布局合理，便于焊接和布線。
| 編號 | 管腳名稱 | 描述 |
|---|---|---|
| 1，3 | VCC | 芯片電源及反饋信號檢測 |
| 2 | GND | 芯片地 |
| 4 | NC | 懸空管腳 |
| 5，6，7，8 | C | 內置功率三極管的集電極C |
VCC管腳是芯片電源及反饋信號檢測的關鍵管腳。它不僅為芯片提供電源，還通過反饋信號檢測功能，確保輸出電壓的穩定。在設計中，VCC管腳需要連接一個旁路電容CVCC，該電容應緊靠芯片VCC和GND引腳，以減少電源噪聲和提高系統的穩定性。
GND管腳是芯片的接地管腳，它為芯片提供參考地電位。在PCB設計中，確保GND管腳的良好接地非常重要，這有助于降低電磁干擾和提高電源的穩定性。
NC管腳是懸空管腳，在實際應用中無需連接任何元件。
C管腳是內置功率三極管的集電極，它連接到功率電感的一端。在設計中，應確保C管腳與功率電感之間的連接具有較低的寄生電感和電阻，以提高電源的效率和穩定性。
LP2178AL是一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，其內部集成高壓功率管，采用恒壓控制模式，系統可工作于CCM和DCM模式。采用特有的PFM控制方式，改善音頻特性。外圍應用簡單，可靠性強。典型應用圖如下所示
芯片僅需1uA的啟動電流，系統上電后通過內部啟動供電電路對VCC的電容進行充電，當VCC電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。此時啟動供電電路會繼續維持供電，使得輸出電壓能正常的上升建立。當輸出電壓上升且穩定工作后，VCC靠輸出電壓給VCC供電。
其中，VO是輸出電壓，VCC_REG是VCC恒壓反饋控制閾值（典型值5.38V），VD2是續流管壓降，VD3是VCC反饋（供電）二極管壓降。

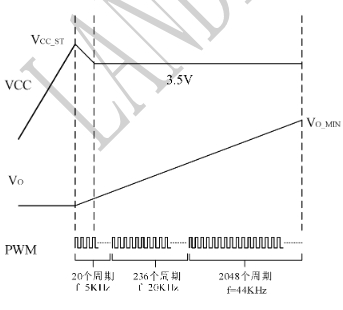

通過啟動電路給VCC電容充電，VCC達到啟動電壓VCC_ST，芯片輸出PWM開關信號。此時輸出電壓開始上升，因輸出電壓還小，VCC電壓會下降到3.5V，VCC通過自供電維持在3.5V。PWM開關信號經過以下3個階段，軟啟動結束。軟啟動結束時，輸出電壓上升到VO_MIN：若VO_MIN>3.5V，芯片正常工作；若VO_MIN<3.5V，芯片輸出短路保護。
LP2178AL具有多重保護功能，包括VCC鉗位/欠壓保護，輸出短路保護、電感過電流保護以及過溫保護等保護功能。這些保護功能確保了芯片在各種異常情況下能夠安全運行，提高了系統的可靠性和穩定性。
