SLD90N03A和SLD90N03T均為美浦森（Msemitek）推出的30V/90A N溝道功率MOSFET，廣泛應用于電源管理、負載開關及PWM控制電路。盡管兩者參數相似，但實際應用中能否直接替換需深入分析其封裝、電氣特性及工藝差異。本文將結合數據手冊及行業經驗，揭示兩者的關鍵區別與替換風險。
| 參數 | SLD90N03A | SLD90N03T | 差異說明 |
|---|---|---|---|
| 漏源電壓 | 30V | 30V | 相同 |
| 連續電流 | 90A (TC=25℃) | 90A (TC=25℃) | 相同 |
| 導通電阻 | 典型值3.3mΩ | 典型值3.3mΩ | 相同（測試條件需確認） |
| 封裝類型 | TO-252 (D-PAK) | TO-252 (D-PAK) | 相同 |
| 工藝技術 | 平面條形溝槽 | 先進溝槽技術 | SLD90N03T更先進 |
注：兩者在標稱參數上幾乎一致，但工藝差異可能導致實際性能偏差。
SLD90N03A：采用傳統平面條形溝槽技術，成本較低，但開關損耗可能略高。

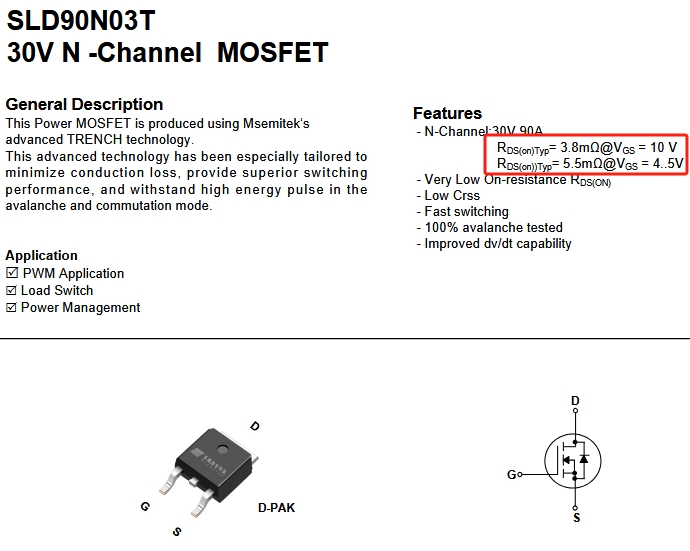

SLD90N03T：基于先進溝槽技術（Trench），優化了柵極電荷（Qg）和開關速度，適合高頻PWM應用。
影響：在高頻（＞100kHz）或快速開關場景中，SLD90N03T的開關損耗更低，效率更高。
盡管封裝相同（TO-252），但SLD90N03T的溝槽工藝可能改善散熱路徑，實際熱阻（RθJC）可能更低。
長期大電流工作時，SLD90N03T的結溫（Tj）上升更慢，可靠性更高。
兩者柵極閾值電壓（Vth）范圍相近（1.0-2.5V），但SLD90N03T的柵極電荷（Qg）可能更小，對驅動電路的負載更輕。
風險：若原設計驅動能力不足，替換SLD90N03A可能導致開關速度下降或發熱增加。
低頻應用（如DC-DC降壓，開關頻率＜50kHz）：兩者性能差異可忽略。
靜態負載開關：導通電阻相同，電流能力一致，可直接替換。
高頻PWM電路（如同步整流、電機驅動）：需實測開關損耗，SLD90N03T更優。
高溫環境（Tj＞100℃）：建議優先選擇SLD90N03T，其熱性能更穩定。
若原設計依賴SLD90N03A的特定寄生參數（如體二極管反向恢復時間），替換可能導致EMI或效率問題。
優先選擇SLD90N03T：在成本允許的情況下，其先進工藝和潛在性能優勢更值得推薦。
替換前實測驗證：通過熱成像儀或示波器對比兩者的溫升和開關波形，確保無異常。
關注供應鏈：SLD90N03T作為較新器件，供貨穩定性可能優于老型號SLD90N03A。
SLD90N03A和SLD90N03T在標稱參數上高度相似，但工藝差異導致實際性能存在潛在風險。低頻或靜態應用中可通用，高頻或高溫場景需謹慎評估。工程師需結合具體電路需求、成本預算及可靠性要求綜合決策。
