在當今智能化快速發展的時代，智能照明系統已成為提升生活品質和實現節能減排的重要手段。其中，電源芯片作為智能照明的核心部件，其性能和效率直接決定了整個照明系統的穩定性和可靠性。本文將介紹一款專為智能照明設計的非隔離12V300mA恒壓控制電源芯片——LP2197BB，探討其技術特點、應用場景以及設計優勢。
LP2197BB是一款專為智能照明設計的非隔離降壓開關電源恒壓控制芯片。它繼承了LP2179BB系列芯片的優良特性，并針對智能照明的應用場景進行了優化。該芯片采用恒壓控制模式，能夠提供穩定的12V輸出電壓，最大輸出電流可達300mA，完全滿足智能照明系統對電源的要求。
LP2197BB采用先進的開關電源技術，能夠在全負載范圍內保持高效率運行。其待機功耗極低，小于75mW，這使得它在智能照明系統中能夠顯著降低能耗，符合節能環保的要求。
芯片內部集成750V功率管，無需外接啟動電阻和CS電阻，進一步簡化了外圍電路設計，降低了系統功耗。
該芯片具備優異的動態響應能力，能夠在負載快速變化時迅速調整輸出電壓，確保LED燈的亮度穩定。其特有的PFM（脈沖頻率調制）控制方式，能夠在不同負載條件下優化開關頻率，改善音頻特性，減少電磁干擾（EMI）。
內置的前沿消隱（LEB）功能和軟啟動機制，能夠有效抑制開關噪聲和啟動沖擊電流，進一步提升系統的穩定性和可靠性。
LP2197BB提供全面的保護功能，包括VCC鉗位/欠壓保護、輸出短路保護、電感過電流保護以及過溫保護等。這些保護功能能夠有效防止芯片在異常工作條件下?lián)p壞，延長芯片的使用壽命，提高系統的可靠性。
例如，當輸出短路時，芯片會在VCC電壓低于3.5V且持續72ms時進入Hiccup保護模式，自動切斷輸出并周期性嘗試恢復，避免因持續短路導致芯片損壞。

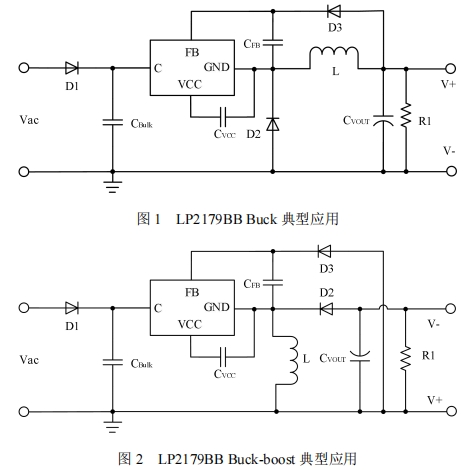

由于芯片內部集成了多種功能模塊，如啟動電路、LDO供電電路等，LP2197BB的外圍電路設計非常簡單。用戶只需連接少量的外部元件，如電感、電容和二極管，即可實現完整的電源解決方案，大大降低了設計難度和成本。

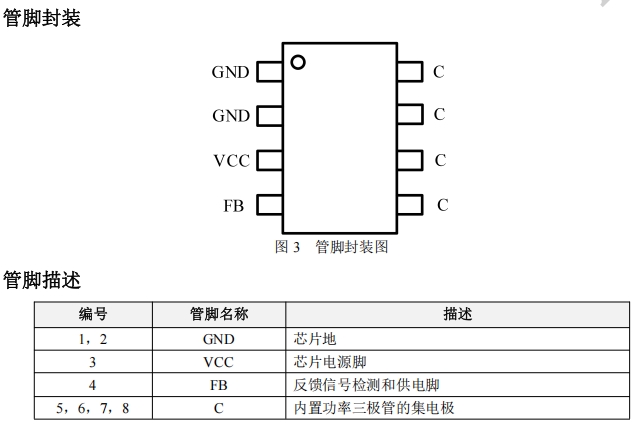

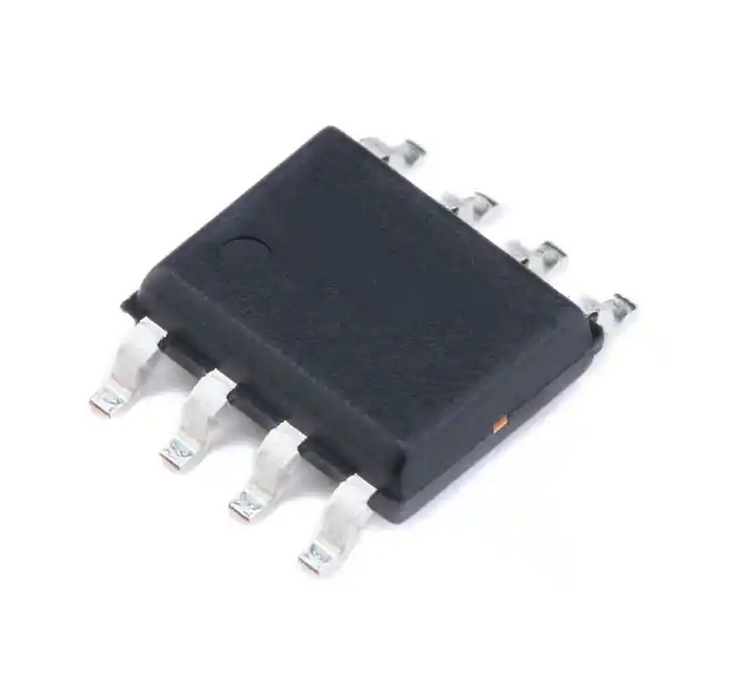

同時，芯片的封裝形式為SOP8L，尺寸小巧，便于集成到各種智能照明設備中。
LP2197BB適用于多種智能照明系統，包括但不限于以下幾種：
在智能家居系統中，LP2197BB可以為LED燈帶、智能燈具等設備提供穩定的電源。其高效率和低功耗特性能夠有效降低家庭用電成本，同時，優異的動態性能和多重保護功能能夠確保照明設備在各種使用場景下都能穩定運行。
例如，當用戶通過手機APP或語音助手控制燈光亮度時，LP2197BB能夠迅速響應，確保燈光亮度的平滑調節，提升用戶體驗。
在商業場所，如商場、酒店、辦公室等，智能照明系統不僅可以提供舒適的照明環境，還能通過智能控制實現節能。LP2197BB能夠為這些場所的LED燈具提供可靠的電源支持，其低功耗和高效率特性能夠顯著降低商業照明的運營成本。
此外，該芯片的多重保護功能能夠有效減少燈具的故障率，降低維護成本，提高商業照明系統的整體可靠性。
在工業環境中，照明設備需要長時間穩定運行，且對電源的可靠性和抗干擾能力要求較高。LP2197BB的高精度恒壓控制和優異的EMI特性使其能夠適應復雜的工業環境，為工業照明設備提供穩定的電源。
例如，在工廠車間中，LP2197BB可以為高亮度LED燈具提供電源，即使在電壓波動較大的情況下，也能確保燈具的亮度穩定，保障工人的工作效率和安全。
LP2197BB內部集成了高壓功率管、啟動電路、LDO供電電路等多種功能模塊，大大減少了外部元件的數量和復雜度。這不僅降低了PCB板的面積和成本，還提高了系統的可靠性，減少了故障點。
例如，傳統的電源芯片可能需要外接啟動電阻和CS電阻來實現啟動和電流采樣功能，而LP2197BB通過內部集成這些功能，簡化了設計，降低了成本。
芯片采用特有的PFM控制方式，能夠在不同負載條件下優化開關頻率，提高效率并減少電磁干擾。這種控制算法不僅能夠改善音頻特性，還能在輕載或空載時降低開關損耗，進一步降低功耗。
例如，在輕載條件下，芯片會自動降低開關頻率，減少開關損耗，同時保持輸出電壓的穩定。這種智能控制方式使得LP2197BB在全負載范圍內都能保持高效率運行。
LP2197BB提供全面的保護功能，能夠有效防止芯片在異常工作條件下?lián)p壞。這些保護功能不僅提高了系統的可靠性，還延長了芯片的使用壽命。
例如，當輸出短路時，芯片會進入Hiccup保護模式，自動切斷輸出并周期性嘗試恢復。這種保護機制能夠有效防止因持續短路導致芯片損壞，同時避免了因短路引發的安全隱患。
在設計LP2197BB的PCB時，需要注意以下幾點：
VCC旁路電容CVCC和FB旁路電容CFB需要緊靠芯片的VCC和FB引腳，以減少寄生電感和電容的影響，提高電源的穩定性。
功率環路的面積應盡量減小，如功率電感、功率管、母線電容的環路面積，以及功率電感、續流二極管、輸出電容的環路面積。這可以有效減少電磁干擾（EMI）的輻射，提高系統的抗干擾能力。
適當增加C引腳的鋪銅面積，以提高芯片的散熱性能。在高負載條件下，良好的散熱能夠有效降低芯片的工作溫度，提高系統的可靠性。
選擇合適的外部元件對于確保LP2197BB的性能至關重要。例如，功率電感應選擇低直流電阻（DCR）的型號，以減少電感損耗；續流二極管應選擇快速恢復二極管，以提高系統的效率。
輸出電容應選擇低等效串聯電阻（ESR）的電解電容或固態電容，以減少輸出紋波，提高電源的穩定性。同時，電容的耐壓值應適當高于輸出電壓，以確保在電壓波動時電容的安全運行。
在系統調試過程中，需要注意以下幾點：
檢查芯片的啟動過程是否正常。可以通過示波器觀察VCC電壓的上升過程，確保芯片能夠順利啟動并進入正常工作狀態。
測試電源在不同負載條件下的輸出電壓穩定性。可以通過改變負載電流，觀察輸出電壓的變化情況，確保電源在全負載范圍內都能保持穩定的輸出電壓。
檢查保護功能是否正常工作。例如，可以通過短路輸出端，觀察芯片是否能夠進入Hiccup保護模式，自動切斷輸出并周期性嘗試恢復。同時，檢查過溫保護功能是否能夠在芯片溫度過高時及時切斷輸出，保護芯片免受損壞。
LP2197BB作為一款專為智能照明設計的非隔離降壓開關電源恒壓控制芯片，憑借其高效率、低功耗、優異的動態性能和多重保護功能，為智能照明系統提供了一個高效、可靠且低成本的電源解決方案。在智能家居、商業照明和工業照明等領域，LP2197BB都能夠滿足用戶對電源性能和可靠性的要求，助力智能照明系統的廣泛應用和推廣。
