VIPER22A / VIPER12A 統治 5-20 W 適配器市場多年，但進口器件價格高、供貨周期長，讓不少廠商頭疼。深圳市明微電子推出的 SM7022，號稱“PIN-to-PIN 兼容 VIPER 系列，一顆即可直接替換”。本文通過一次真實打樣，驗證它到底能不能“無痛升級”。
? 輸入電壓：85-265 VAC，全球通用
? 固定 60 kHz PWM，EMI 設計簡單
? 集成 700 V 高壓 MOSFET 與啟動電路，無需外置啟動電阻
? 9-39 V 寬 VDD，適配 5 V/9 V/12 V/15 V/24 V 多種輸出

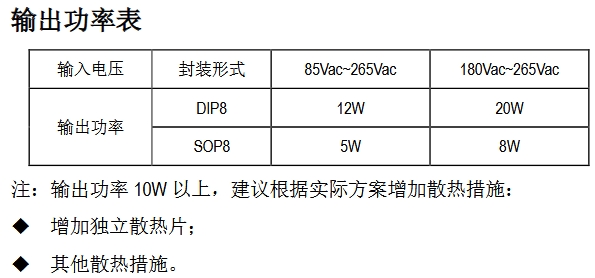

? DIP8 12 W（寬壓）/20 W（高壓），SOP8 5 W/8 W
? 內置 OTP/OCP/OLP/UVLO，可靠性不縮水
? 待機功耗 < 120 mW@220 VAC，滿足 CoC V5 Tier-2
一句話總結：把 VIPER22A 拔下來，SM7022 焊上去，板子照跑。

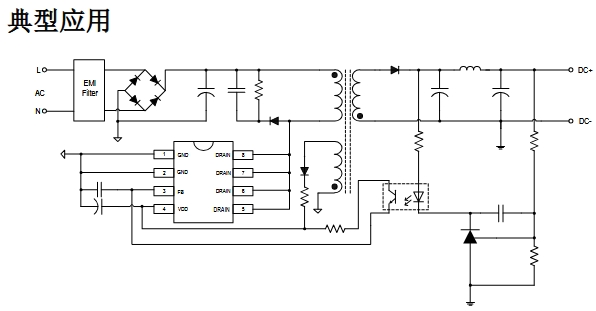

下圖為12V/1A（12 W）通用輸入適配器參考設計
輸入 EMI：共模電感 4 mH + X2 0.1 μF + 2 × Y1 2.2 nF
整流濾波：MB10F 橋堆 + 22 μF/400 V 電解
主功率：SM7022（DIP8）
變壓器：EE16，Np 108T 0.23 mm，Ns 14T×2 0.4 mm，Np:Ns = 7.7:1
漏感 < 60 μH，AE 19 mm2
輸出整流：MBR2045 + 470 μF/25 V 低 ESR
反饋：TL431 + PC817，光耦跨接 FB 腳
VDD 電容：10 μF/50 V 陶瓷 + 100 μF/25 V 電解
補償：FB 腳 100 nF + 4.7 kΩ 串聯，斜率補償已內置于芯片
原 VIPER22A 板子，輸出 12 V/1 A，效率 79.2 %@230 VAC。
直接拆下 VIPER22A，焊 SM7022，通電即啟機，空載功耗從 135 mW 降到 98 mW。
滿載 12 W 運行 2 小時，DIP8 芯片表面溫升 55 K（室溫 25 ℃），無需額外散熱片。
EMI 測試：傳導余量 > 6 dB，輻射 30-300 MHz 無超標。
關鍵波形
? Drain 電壓：最高 560 V（漏感尖峰），VIPER22A 原板 580 V，略優
? CS 腳電流檢測：斜率補償平滑，無次諧波振蕩
| 器件 | VIPER22A 方案 | SM7022 方案 | 差額 |
|---|---|---|---|
| 主芯片 | 0.42 USD | 0.25 USD | -0.17 |
| 啟動電阻 | 2 × 1 MΩ 0.01 | 省掉 | -0.01 |
| 散熱片 | 小鋁片 0.05 | 無 | -0.05 |
| 合計 | 0.48 USD | 0.25 USD | -47 % |
FB 腳耐壓 5.5 V，光耦上拉電阻別過小，否則易觸發 OLP。
DIP8 12 W 以上建議在 PCB 背面鋪銅 400 mm2 當散熱片，溫升可再降 8-10 K。
高壓啟動已集成，切勿再并電阻，否則待機功耗反而升高。
若需 20 W 輸出（230 VAC 專用），把變壓器改為 EE19，次級線徑 0.5 mm 即可。
一顆 SM7022，讓舊板煥發新生：
? 不換變壓器、不改走線，10 分鐘完成替換；
? 效率提升 1-2 個點，待機功耗滿足最新能效法規；
? BOM 成本砍半，交期從 12 周縮短到 2 周。
下次再聽到客戶抱怨 VIPER 缺貨，直接把 SM7022 丟過去——國產替代，真香！
