在設計高效、低功耗且可靠的12V電源時，工程師們常常面臨諸多挑戰，如效率優化、電磁干擾（EMI）控制、待機功耗降低等。芯茂微推出的LP8773S，作為一款第二代準諧振PWM控制器，以其創新的技術和強大的功能，為12V電源設計提供了一種全新的解決方案。

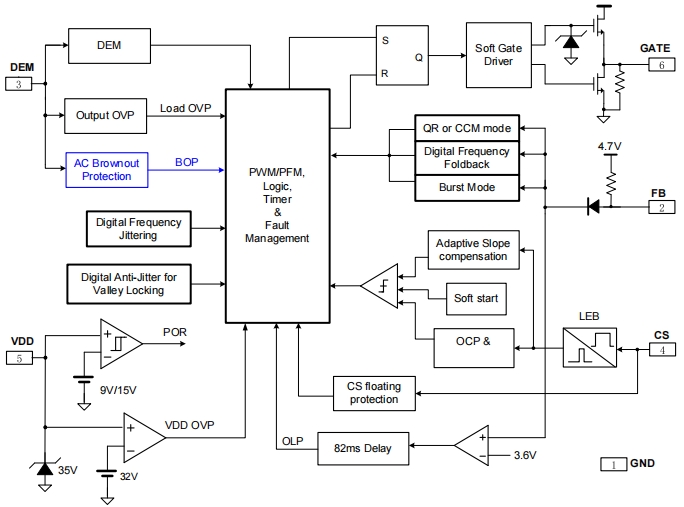

LP8773S內部框架剖析

（一）核心架構

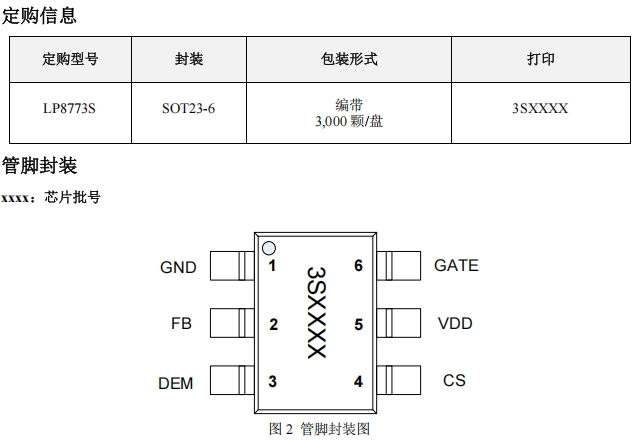

LP8773S采用SOT23-6封裝，集成了多種先進的控制技術和保護功能。其內部框架設計精巧，主要包括以下幾個關鍵部分：

    數字抗抖動技術：通過“數字抗抖動”功能，LP8773S能夠在不同負載條件下自動選擇并鎖定最佳谷底，有效避免音頻噪聲，同時優化EMI性能。
    多模式控制：根據輸入電壓和負載情況，LP8773S可在連續導通模式（CCM）和準諧振（QR）模式之間智能切換。在輕載或空載時，進入“數字頻率監控”模式，進一步降低待機功耗。
    全面的保護功能：包括欠壓保護、過壓保護、逐周期電流限制、過載保護等，確保電源系統在各種異常情況下都能安全運行。

（二）關鍵特性

    數字抖頻技術：通過在所有工作模式下引入4%的抖頻范圍，LP8773S能夠有效改善系統的EMI性能，降低電磁干擾。
    低工作電流：僅1.8mA的工作電流，不僅提升了整體效率，還減少了VDD供電電容的尺寸和成本。
    軟啟動功能：內置4ms的軟啟動時間，逐周期增大CS電流限閾值，有效降低了變壓器磁飽和的風險，同時減少了次級二極管在啟動時所受的應力。

12V電源設計中的應用

（一）典型應用場景

LP8773S特別適用于12V輸出的隔離AC/DC反激變換器，例如：

    消費電子：智能手機適配器、平板電腦充電器、路由器電源等。
    小家電：電吹風、電動牙刷、智能臺燈等。
    工業設備：小型傳感器電源、物聯網設備電源等。

（二）設計要點

    啟動電路設計：LP8773S的啟動電流為5μA，通過外部啟動電阻給VDD電容充電。當VDD電壓達到15V時，芯片開始正常工作。根據功耗和啟動時間的要求，合理選擇啟動電阻和電容的參數。

    退磁檢測與過壓保護：通過DEM腳實時采樣輔助繞組的電壓，檢測變壓器的退磁狀態。同時，LP8773S能夠檢測輔助繞組反激的平臺電壓，實現精準的過壓保護。

    突發模式控制：在輕載或空載條件下，LP8773S進入突發模式，通過交替控制開關的出現和消失，有效降低開關損耗，實現小于100mW的待機功耗。

典型應用圖如下所示~

（三）實測數據

以12V/2A（24W）的適配器為例，測試結果顯示：

    滿載效率：在230VAC輸入下，滿載效率可達89.7%，遠高于傳統PWM控制器。
    待機功耗：在空載條件下，輸入功耗僅為68mW，滿足CoC V5 Tier 2的能效標準。
    動態響應：從0.2A突變到2A時，輸出電壓變化小于250mV，恢復時間僅需800μs，表現出色的動態性能。

LP8773S的優勢總結

    高效率：通過多模式控制和數字抖頻技術，LP8773S在不同負載條件下均能保持高效率運行。
    低待機功耗：獨特的突發模式設計，使得待機功耗低于100mW，滿足嚴格的能效標準。
    優化的EMI性能：數字抖頻技術有效降低了電磁干擾，簡化了EMI濾波器設計。
    全面的保護功能：多種保護機制確保電源系統在各種異常情況下都能安全運行，提高了系統的可靠性和穩定性。

結語

LP8773S作為一款第二代準諧振PWM控制器，憑借其創新的技術和強大的功能，為12V電源設計提供了一種高效、低功耗且可靠的解決方案。無論是消費電子、小家電還是工業設備，LP8773S都能滿足其對電源性能的嚴格要求。對于追求高效、低功耗和高可靠性的電源設計工程師來說，LP8773S無疑是一個值得信賴的選擇。
