在現代電子設備中，尤其是小家電、智能家居和物聯網領域，電源設計往往面臨著諸多挑戰：既要滿足嚴格的能效標準，又要具備高可靠性，同時還要在有限的空間內實現高性能。BP85223AL 作為一款集成了多種功能的 BuckBoost 電源芯片，憑借其高集成度、低待機功耗和出色的性能表現，為工程師提供了一個極具吸引力的解決方案。
BP85223AL 是由晶豐明源推出的高集成度 BuckBoost 電源芯片，專為小家電輔助電源、電機驅動輔助電源以及 IoT/智能家居/智能照明等領域設計。它集成了 1600V 整流二極管、550V 高壓 MOSFET、高壓啟動和自供電電路，還內置了 VCC 電容、續流二極管和反饋二極管。這種高度集成的設計不僅減少了外圍元件的數量，還大大降低了方案的整體成本。
芯片采用多模式控制技術，能夠在不同負載條件下優化效率和待機功耗。其固定 5V 輸出電壓，內置軟啟動功能，并且具備豐富的保護功能，如過壓保護、過流保護、短路保護和過溫保護等，確保了系統的可靠性和穩定性。
BP85223AL 的電源規格如下：
輸入電壓范圍：85Vac~265Vac，覆蓋全球通用電壓范圍。
輸出電壓：固定 5V，精度 ±5%。
輸出電流：最大 150mA，連續輸出功率 0.75W。
輸出電壓紋波：小于 96.8mV（20MHz 帶寬）。
待機功耗：在 230Vac 輸入下僅為 45.37mW，滿足歐洲 ERP 和 DOE VI 的能效標準。
滿載效率：在 230Vac 輸入下達到 61.65%。
工作環境溫度：最高可達 50℃。
此外，BP85223AL 還通過了嚴格的 EMI 測試，滿足 EN55022 Class B 標準，確保在各種電磁環境中穩定運行。

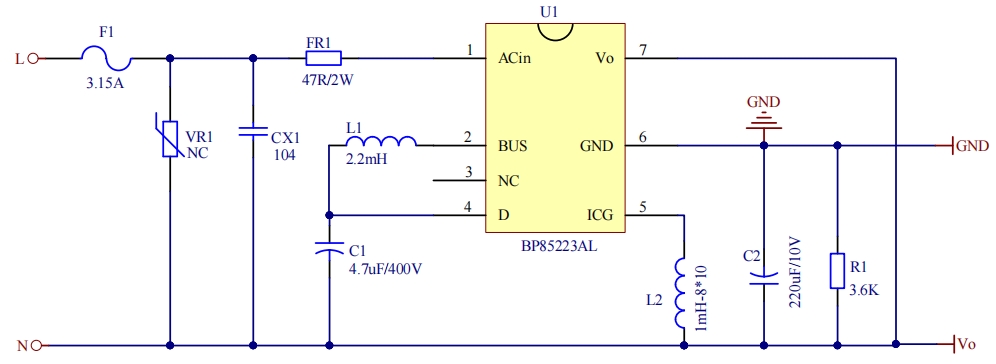

BP85223AL 的電路設計非常簡潔，其 BuckBoost 拓撲結構支持多種應用場景。以下是其典型電路圖：
輸入端：通過保險絲 F1 和繞線電阻 FR1 進行過流保護，安規電容 CX1 用于濾除高頻干擾。
主電路：電感 L1 和 L2 分別用于儲能和電流調節，電解電容 C1 和 C2 用于輸入輸出濾波。
反饋與控制：通過電阻 R1 分壓，將輸出電壓反饋到芯片的 FB 引腳，實現精確的電壓調節。
其 PCB Layout 也非常簡潔，所有元件布局緊湊，走線清晰，易于生產制造。以下是其 PCB Layout 的特點：
元件布局：所有元件集中在 PCB 的一面，便于手工焊接或自動化生產。
走線設計：電源路徑和信號路徑分離，減少干擾。
散熱設計：通過合理的元件布局和走線，確保芯片在高負載下也能保持良好的散熱性能。
BP85223AL 的 BOM 清單如下：
| 序號 | 元件標號 | 參數描述 | 封裝尺寸 | 數量 |
|---|---|---|---|---|
| 1 | FR1 | 2W，47R 繞線電阻 | DIP | 1 |
| 2 | F1 | 3.15A/250V 保險絲 | DIP | 1 |
| 3 | CX1 | 0.1uF/275V 安規電容 | - | 1 |
| 4 | C1 | 4.7uF/400V 電解電容 | 8*12 | 1 |
| 5 | C2 | 220uF/10V 電解電容 | 6.3*8 | 1 |
| 6 | L1 | 2.2mH 色環電感 | 0510 | 1 |
| 7 | L2 | 1mH 工字電感 | 8*10 | 1 |
| 8 | R1 | 3.6K-5% 貼片電阻 | 0805 | 1 |
| 9 | U1 | BP85223AL IC | ASOP7 | 1 |
這種精簡的 BOM 清單不僅降低了成本，還減少了 PCB 的面積占用，非常適合對空間要求嚴格的緊湊型設計。
BP85223AL 經過了全面的性能測試，以下是關鍵測試數據：

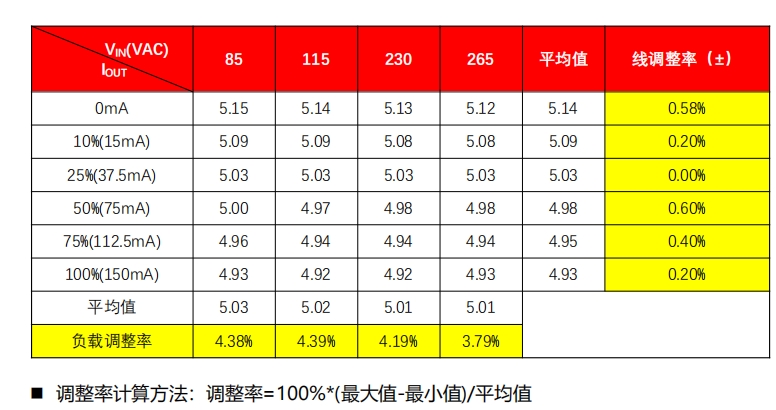

輸出電壓調整率：在不同輸入電壓和負載條件下，輸出電壓的調整率均在 ±5% 以內，確保穩定的電源輸出。
輸出電壓紋波：在滿載條件下，輸出電壓紋波小于 96.8mV，滿足大多數應用場景的需求。
動態負載響應：在負載快速變化時，輸出電壓的波動較小，能夠快速恢復穩定。
短路保護：在輸出短路時，芯片能夠迅速進入保護狀態，避免損壞。

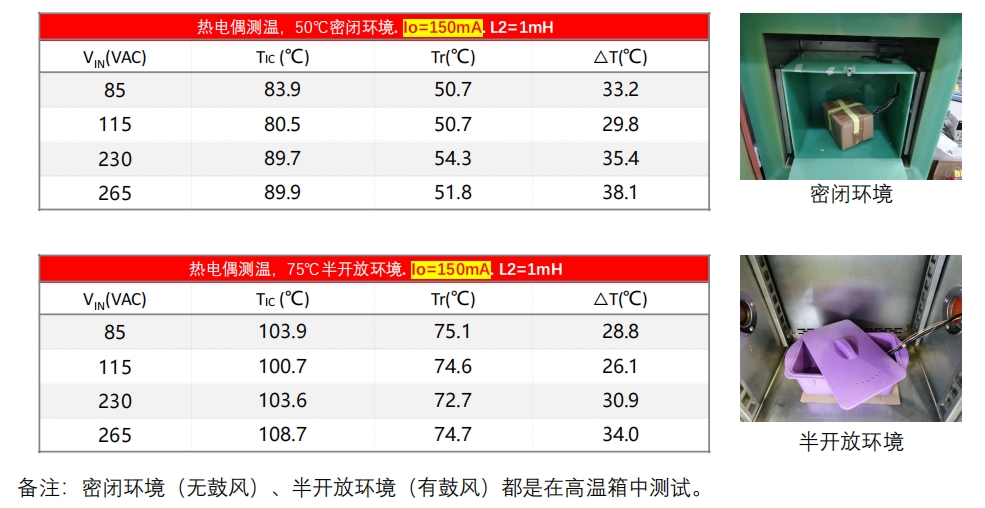

溫升測試：在 50℃密閉環境和 75℃半開放環境下，芯片的溫升均在合理范圍內，確保長期穩定運行。
BP85223AL 的應用場景非常廣泛，包括但不限于以下領域：
小家電輔助電源：如智能插座、智能開關等，為 MCU 或傳感器模塊提供穩定的電源。
電機驅動輔助電源：為小型電機控制器提供可靠的電源支持。
IoT/智能家居/智能照明：為各種智能設備提供低功耗、高效率的電源解決方案。
BP85223AL 以其高集成度、低待機功耗、穩定可靠的性能和簡潔高效的設計，為工程師提供了一個理想的電源解決方案。其精簡的 BOM 清單和緊湊的 PCB Layout 使得設計過程更加簡單，生產成本更低。無論是小家電、智能家居還是物聯網設備，BP85223AL 都能夠滿足嚴格的能效標準和可靠性要求，是現代電子設備電源設計的不二之選。
