在中大功率開關電源、PFC 升壓電路或逆變器次級整流中，總有一顆“黑扁”TO-220 封裝器件被工程師們反復提到——它就是 PFR20200CTF。很多人第一次聽到這個料號時都會疑惑：它到底是三極管還是 MOS？其實，它是一顆把“肖特基”和“MOS 結構”揉在一起的功率整流二極管，由 PFC Device Inc. 推出，主打 200 V/20 A、超低正向壓降（Low VF）和快恢復特性，下面帶你一次性把它摸透。
類型：MOS 肖特基整流二極管（MOS Schottky Rectifier）
廠家：PFC Device Inc.

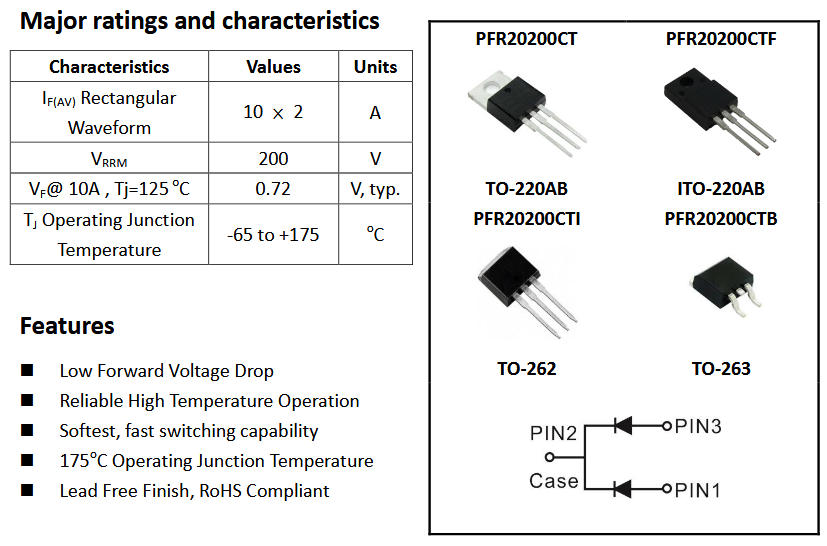

核心規格：20 A 平均整流電流、200 V 反向耐壓、TO-220F 絕緣封裝
關鍵詞：Low VF、低漏電流、無鹵素、熱阻小、適合高頻大電流場景。
| 字段 | 含義 |
|---|---|
| PF | PFC 自有品牌前綴 |
| R | Rectifier，整流器件 |
| 20 | 20 A 平均電流 |
| 200 | 200 V 反向重復峰值電壓 |
| C | TO-220 標準封裝系列 |
| T | 帶隔離片（Insulated） |
| F | 無鹵素（Halogen-Free） |
| 參數 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|
| V<sub> | 200 | — | V | 可應對 220 Vac 整流或 PFC 400 V 母線 |
| I<sub> | 20 | — | A | 100 °C 橋臂溫度下仍可長期 20 A |
| V<sub> @25 °C, 20 A | 0.78 | 0.88 | V | 比傳統快恢復二極管低 30 % 以上 |
| I<sub> @25 °C, 200 V | 0.2 | 0.5 | mA | 漏電流極低，待機損耗小 |
| t<sub> | < 25 | — | ns | 反向恢復時間極短，適合 100 kHz 級開關 |
| R<sub> | 62 | — | °C/W | TO-220F 帶絕緣片，散熱片可直接接地 |
| 型號 | 類型 | V<sub>F</sub> @20 A | 封裝 | 優勢 | 劣勢 |
|---|---|---|---|---|---|
| PFR20200CTF | MOS 肖特基 | 0.78 V | TO-220F | 低壓降、低漏流、絕緣片 | 200 V 極限，高壓場景受限 |
| MBR20200CT | 傳統肖特基 | 0.95 V | TO-220 | 價格低、貨源廣 | 壓降高、溫升高 |
| STTH20R06 | 快恢復二極管 | 1.25 V | TO-220 | 600 V 耐壓 | 壓 |
一句話總結：在 200 V 以內、20 A 左右的中功率場合，PFR20200CTF 用更低的 V<sub> 換來更高的效率和更冷的散熱片。
在 300 W～800 W 服務器電源或電視電源里，PFR20200CTF 常被放在 PFC 電感之后，替代兩顆并聯的 MBR20100，效率提升 1 %～1.5 %。
12 V/20 A 輸出的 DC-DC 模塊，將兩顆 PFR20200CTF 并聯做同步整流的“備胎”，當 MOS 驅動異常時無縫接管，保證系統不降額。
光伏組串逆變器中，用 PFR20200CTF 做防反灌二極管，低 V<sub> 降低熱耗，TO-220F 絕緣封裝可直接鎖在鋁散熱片，無需云母墊片。
散熱：銅箔面積≥6 cm2、鋁散熱片 R<sub><20 °C/W，可在 40 ℃ 環溫下長期跑 20 A。
并聯：兩顆以上并聯時，每只串 5 mΩ～10 mΩ 的均流電阻，避免溫升差異導致電流“跑偏”。
Layout：K（陰極）腳與 MOS 的 D 極銅箔最短走線，減小雜散電感；A（陽極）大面積鋪銅散熱。
高壓裕度：雖然標稱 200 V，但建議工作母線電壓 ≤180 V，留足 10 % 降額。
價格行情：2025 Q3 華強北現貨價約 0.12 USD/PCS（1 k 批量），無鹵版本比普版高約 5 %。
假貨識別：

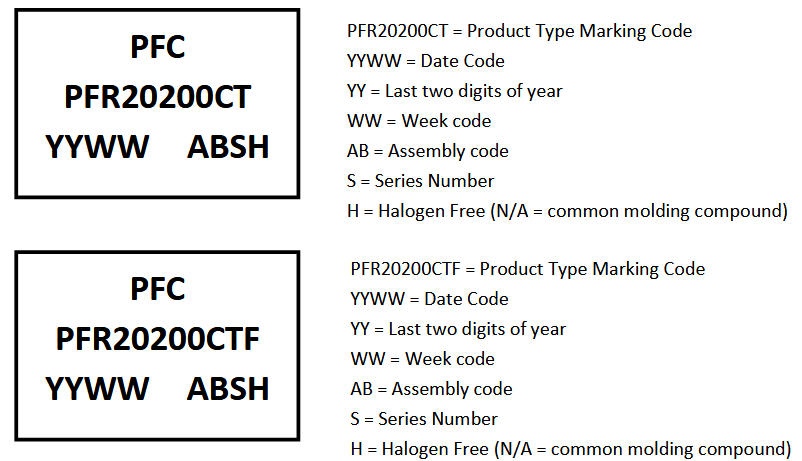

正面絲印應為兩行：首行“PFR20200CTF”，次行“YYWW ABSH。
用萬用表二極管檔測 VF，20 A 檔實測 0.75 V～0.85 V 為正品；若>0.95 V 多為翻新管。
替代料：PFR20L200CT（同廠無絕緣片）、MBRF20200CT（Onsemi 傳統肖特基，VF 略高）、STPS20M200S（ST 200 V 雙管共陰）。
PFR20200CTF 不是三極管，也不是普通肖特基，而是一顆把“MOS 工藝”塞進肖特基里的整流器件。在 200 V 以內的中大功率場景，它用不到 0.8 V 的正向壓降、25 ns 級的恢復時間，幫助工程師把電源效率再推高 1 %，把散熱片溫度再降 5 ℃。如果你的下一塊板子正好卡在“壓降高、溫升高”的瓶頸，不妨把 PFR20200CTF 放進 BOM 試試，或許就是那顆“臨門一腳”的關鍵器件。
