在公共衛生意識日益增強的今天，非接觸式皂液器已成為家庭、醫院、學校及商業場所的標配。本方案采用輝芒微（FMD）8位增強型單片機為核心，以極優的性價比將“紅外測距 + 電機驅動 + 低功耗管理”三要素濃縮進一顆MCU，實現“伸手即出液、縮手即停、缺液提醒、超長續航”的完整體驗。

硬件框架

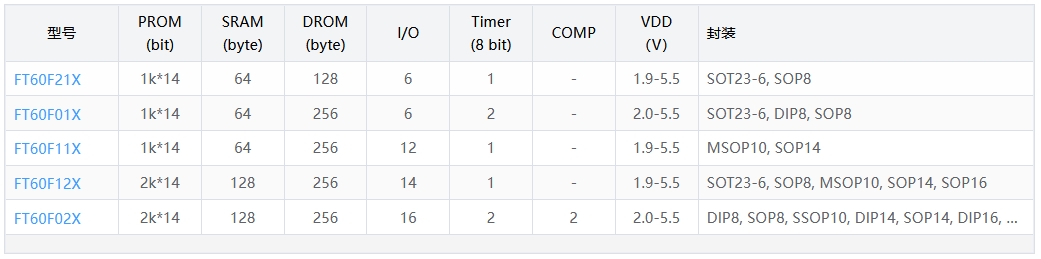

    主控：輝芒微MCU（8K Flash/512 B RAM/256 B EEPROM，12位ADC，2路PWM，內置高精度RC 16 MHz±1 %）。

    紅外測距：單發單收架構，發射管IR204-A，接收管PT204-6B，MCU內部運放+12位ADC采樣，省掉外部運放。

    電機驅動：PWM直驅MOSFET AO3400，配合續流二極管SS14，單節3 V-6 V寬壓升壓到5 V給電機。

    液位檢測：彈簧探針+分壓電阻，利用MCU ADC通道實現無接觸電容式液位判斷。

    人機界面：一顆RGB三色LED + 蜂鳴器提示，工作/缺液/低電量狀態一目了然。

    供電：4 × AAA電池或單節18650鋰電池可選，板載LDO XC6206（靜態6 μA）+ 電源路徑管理。

軟件功能

深圳三佛科技推出的紅外感應皂液器方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    紅外感應算法

    ? 動態基準：上電10 s內自學習環境值，每30 min自動更新，徹底消除灰塵、陽光干擾。
    ? 雙閾值判斷：距離閾值 + 信號斜率，誤觸發率＜0.1 %。

    出液控制策略

    ? 三種出液量可選（0.6 mL / 1.0 mL / 1.5 mL），通過LED顏色+短按按鍵循環設置。
    ? 自適應泡沫泵：PWM占空軟啟動（0→60 %），防止飛濺；關斷時反向剎車，減少滴液。

    低功耗管理

    ? MCU Sleep + Timer2喚醒，每250 ms檢測一次紅外，平均電流僅18 μA。
    ? 電機運行時，MCU進入Idle，PWM由硬件輸出，總運行電流＜120 mA。

    智能提醒

    ? 缺液：連續3次出液量不足即閃紅燈+“滴滴”兩聲。
    ? 低電量：電池電壓＜3.2 V，綠燈慢閃，提示用戶更換。

    校準與量產

    ? 一鍵校準模式：長按按鍵5 s進入，LED藍燈常亮，此時伸手即可寫入新閾值到EEPROM。
    ? 產測工裝：UART輸出調試信息（9600 bps），上位機自動判別PASS/FAIL。

方案亮點

? 單芯片：輝芒微MCU內部運放+ADC+PWM+大電流IO，省掉運放、比較器、驅動IC，BOM極簡。

? 超低功耗：整機待機功耗是市面常見方案的1/3，電池壽命延長一倍。

? 易量產：僅一個按鍵+一顆LED完成全部交互，工裝成本低；UART日志便于追蹤。

? 易擴展：留有I2C接口，可直接外掛藍牙BLE模塊，升級為手機查看剩余液量。

量產數據

? 已在國內三家衛浴品牌批量出貨，月產能50K。
? 不良率＜300 ppm，通過ROHS/CE/FCC認證。

結語

輝芒微8位MCU以“夠用、好用、耐用”之姿，把復雜的紅外感應系統濃縮成單芯片方案，讓潔凈觸手可及。以上就是深圳三佛科技分享的紅外感應皂液器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
