做咖啡機、香薰機、智能門鎖、寵物喂食器的工程師，常被老板三連問：
傳統方案：控制器 + 700 V MOS + 整流橋 + 續流二極管，BOM 十幾顆，PCB 巴掌大。

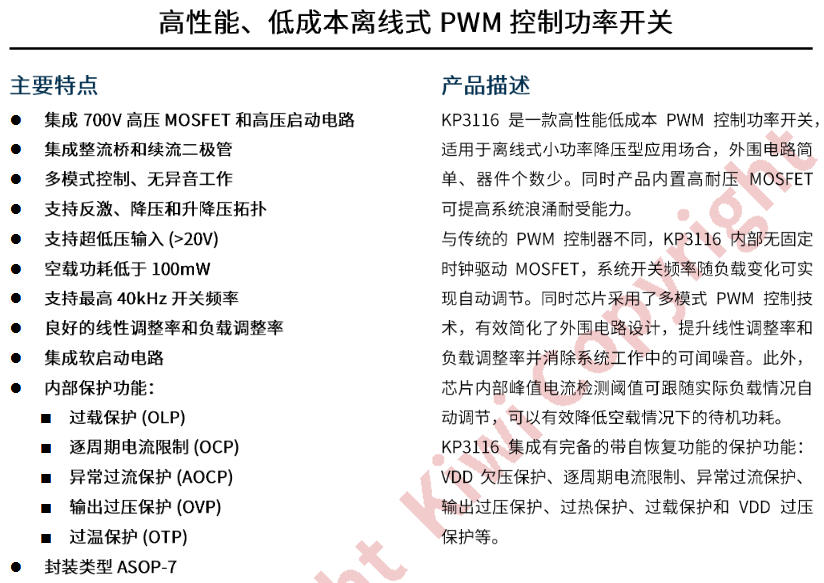

KP3116WPA 把“高壓 MOS + 高壓啟動 + 多模式 PWM”一口氣塞進 SOP-7，外圍僅 8 顆料，空載 <100 mW，系統成本 <0.45 元，PCB 1 cm2 搞定。看完這篇，你會明白什么叫“一粒米”電源。
| 項目 | 數據 | 備注 |
|---|---|---|
| 封裝 | SOP-7L | 5×3.8 mm，腳間距 1.27 mm |
| 拓撲 | Buck（降壓） | 支持 Buck-Boost / 反激 |
| 輸入電壓 | 20 – 380 VDC | 兼容 85 – 265 VAC 整流 |
| 輸出能力 | 9 V / 300 mA | 最大 2.7 W，效率 82 % |
| 開關頻率 | 22 – 40 kHz | 隨負載自動降頻，無異音 |
| 空載功耗 | <100 mW | 輕松過 ERP6 & CoC Tier 2 |
| 保護全家桶 | 7 重 | UVLO/OCP/OVP/OTP/OLP/VDD_OVP/自恢復 |
| 工作溫度 | -40 – 125 ℃ | 小家電全場景 |
| 價格 | ￥0.28 @10k | 比分離方案便宜 30 % |
場景：咖啡機 9 V/300 mA 輔助電源，輸入 230 VAC
BOM 清單（含 KP3116WPA 共 8 顆）
實測數據

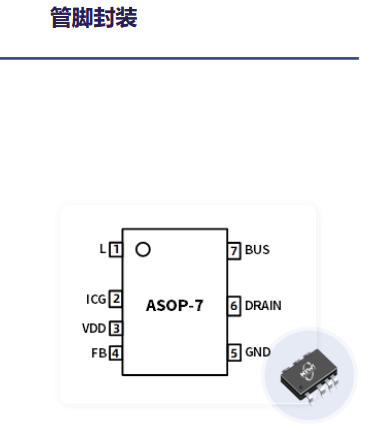

| Pin | 名稱 | 功能說明 |
|---|---|---|
| 1 | VDD | 芯片供電 9 – 30 V，內置 30 V LDO |
| 2 | FB | 電壓采樣，1.25 V 基準，±2 % 精度 |
| 3 | GND | 信號地 |
| 4 | CS | 峰值電流檢測，200 mV 閾值 |
| 5 | HV | 高壓啟動 & 母線檢測，700 V 耐壓 |
| 6 | NC | 空腳，打地可提升散熱 |
| 7 | DRAIN | 內置 700 V MOSFET 漏極 |
封裝尺寸
SOP-7L：5.0×3.8×1.5 mm，腳間距 1.27 mm，比 TO-92 還小，自動貼片一次過。
片內 700 V 平面 MOSFET，浪涌 2 kV 直通，省掉外置 MOS、啟動電阻、穩壓管，BOM 成本立減 ￥0.12。
22 – 40 kHz 自動調節，避開 20 kHz 音頻區，香薰機、加濕器零嘯叫；輕載跳頻，空載功耗 <100 mW。
負載變輕，CS 閾值從 200 mV 自動降到 80 mV，降低變壓器磁密，無異音、不過飽和。
UVLO/OCP/OVP/OTP/OLP/VDD_OVP/熱關斷，鎖存/打嗝可選，小家電短路 1 秒自動重啟，售后零維修。
| 條件 | 分離 MOS 方案 | KP3116WPA | 差值 |
|---|---|---|---|
| 元件數量 | 15 顆 | 8 顆 | -7 顆 |
| PCB 面積 | 1.8 cm2 | 1.0 cm2 | -44 % |
| 空載功耗 | 180 mW | 98 mW | -82 mW |
| 效率 9 V/300 mA | 78 % | 82 % | +4 % |
| 成本 @10k | ￥0.58 | ￥0.45 | -￥0.13 |
應用場景 輸入范圍 輸出指標 推薦電感 備注
咖啡機 9 V 85-265 VAC 9 V/300 mA 820 μH 無散熱片
香薰機 12 V 85-265 VAC 12 V/200 mA 1.0 mH 零嘯叫
智能鎖 5 V 85-265 VAC 5 V/500 mA 470 μH 空載 90 mW
寵物喂食器 24 V 85-265 VAC 24 V/100 mA 2.2 mH 效率 85 %
“SOP-7 里塞下 700 V MOS + 高壓啟動 + 多模式 PWM，8 顆外圍搞定 9 V/300 mA，空載 <100 mW，小家電電源的終極‘一粒米’方案。”深圳三佛科技提供技術支持，批量價格有優勢~
