離線式反激電源正在從“單一輸出”向“多工況自適應”演進。本文以必易微KP201FLGA（SOT23-6封裝）為核心，給出一份可直接打樣的15 V/0.8 A電機驅動輔助電源參考設計，并完整拆解其恒壓(CV)、恒流(CC)、恒功率(CP)三種輸出模式的實現機理。

為什么電機驅動需要“三?！彪娫?/strong>

    啟動瞬間：電機等效為低阻負載，需要恒流限峰；
    正常運行：母線電壓必須恒壓，保證驅動IC可靠供電；
    堵轉/過載：進入恒功率區，既保護電源又不掉速。
    傳統方案需要兩級DC/DC或MCU軟件干預，成本高、體積大。KP201FLGA把三種特性做到單級反激，僅需6個引腳。

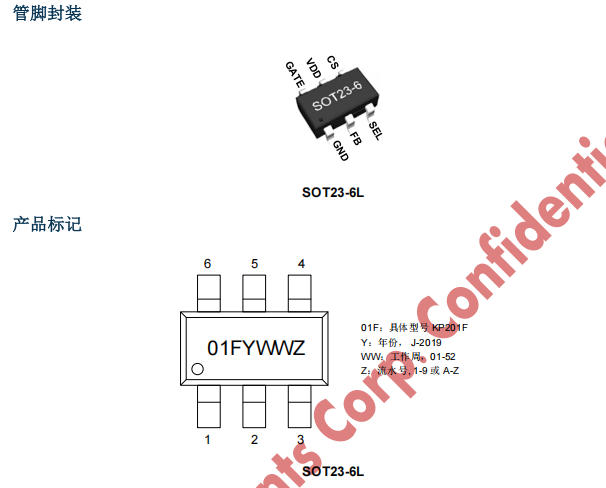

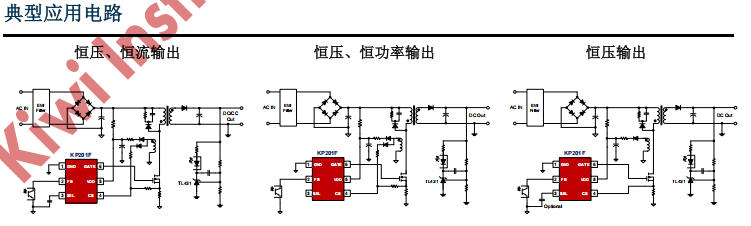

KP201FLGA“三模”識別腳——SEL的魔法

15 V/0.8 A參考設計（通用85–264 VAC）

1. 主要元件

• 變壓器：EE16，Np:Ns:Na = 104:18:22，Lp ≈ 1.2 mH；
• MOSFET：4 A/600 V，Coss ≤ 45 pF（保證Crss消磁檢測）；
• 電流檢測RCS：0.33 Ω/1 W；
• 輸出整流：40 V/5 A肖特基，Cout 470 μF+22 μF高頻陶瓷；
• 反饋：TL431+PC817，R1=D2=1 MΩ+1 N4148，提供輸出電壓鏡像到CS腳；
• SEL：懸空；VDD供電由Na繞組整流，18 V穩壓管鉗位。

2. 關鍵計算

• 恒流點：公式(5) IOUT≈300 mV/(RCS×N)
  N=Ns/Np=18/104≈0.173 → IOUT≈0.3/(0.33×0.173)≈5.25 A（原邊折算）
  實際在副邊被功率環限制，最終輸出0.8 A@15 V≈12 W恒功率平臺。
• 恒壓點：TL431參考2.495 V，分壓電阻25 kΩ–2.2 kΩ，得15.1 V。
• 打嗝啟動：FB <1 V進入burst，待機功耗<65 mW@230 VAC。

環路補償與“無異音”抖頻

KP201F采用電流模式，斜率補償內置，無需外部CS電阻并聯電容。

• 副邊LC諧振頻率≈1.8 kHz，TL431補償RC：22 kΩ+4.7 μF，零點位1.5 kHz，相位裕量58°；
• 抖頻±4 %@16 ms周期，把65 kHz主頻能量分散，傳導EMI有6 dB余量，無“哨叫”聲。

PCB布線決定±5 %恒流精度

1. RCS必須Kelvin到芯片地（腳1），且與高壓Gate走線間距≥1 mm；
2. CS走線長度<15 mm，遠離變壓器Na繞組，防止dV/dt耦合；
3. 輸出地獨立鋪銅，單點與芯片地匯接，避免負載電流調制CS檢測；
4. 副邊電流回路面積<1 cm2，降低漏感振鈴，確保TDIS檢測準確。

實測數據

常見“踩坑”FAQ

深圳三佛科技提供技術支持，批量價格有優勢~

結論

KP201FLGA用一顆SOT23-6封裝就把“恒壓/恒流/恒功率”搬到單級反激，省掉次級電流檢測、省去光耦恒流環，BOM成本比傳統兩級方案降≈30 %，面積降50 %。本文給出的15 V/0.8 A電機驅動輔助電源已在小批量驗證，可直接復制打樣。只要遵循“SEL懸空+CS檢測輸出電壓”這一條鐵律，你也能讓電機在“恒流啟動—恒壓運行—恒功率保護”之間絲滑切換，而電源始終穩如磐石。
