傳統AC-DC電源=整流橋+高壓電容+電感+PWM IC+光耦+...,哪怕只做3.3V/30mA,也至少十幾顆器件。KP3310把整套電路壓進一顆8腳芯片:無需電感、無需高壓電解、無需輔助繞組,直接85~305V交流進,5V/3.3V/2.7V穩壓出。對于“藏”在86盒里的智能墻壁開關、調光器、插座計量器來說,它就是“隱形”供電引擎。
| 訂貨型號 | 封裝 | 輸出電壓 | 引腳兼容 | 特點 |
|---|---|---|---|---|
| KP3310WGA | SOP-8 | 3.3V(默認) | 工業標準 | 最適合貼片批量 |
| KP3310SGA | SOP-8 | 3.3V(默認) | 同WGA | 濕敏等級3,適合回流焊 |
| KP3310DP | DIP-8 | 3.3V(默認) | 插件通孔 | 手工/波峰焊,維修友好 |

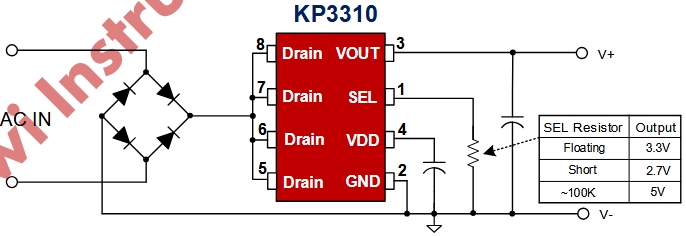

三檔電壓可通過 SEL 腳 一鍵切換:
 懸空 → 3.3V 接地 → 2.7V 100kΩ 到地 → 5V
無需外部分壓器,一顆電阻搞定。

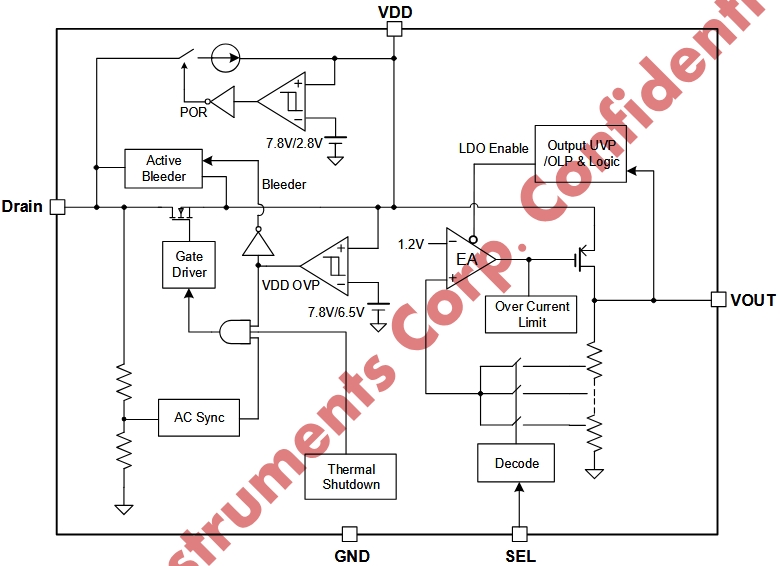

    采用“離線線性穩壓”架構,通過 AC 同步檢測+能量包控制 把交流能量“切碎”后直送 LDO,無需儲能電感。
    VDD 只掛 1μF 陶瓷電容即可,壽命=MLCC壽命>5000h@105℃,徹底解決電解干枯難題。
    典型應用面積 <1 cm2,可塞進任何 86 盒、暗盒、燈頭、導軌殼體。
    芯片工作電流 1.4mA,整機待機 <20mW(含后級 MCU),輕松過 ErP/DOE 6。
    輸出短路、欠壓、過載、過溫、雷擊浪涌 全部自恢復,無需保險絲。
實測:86盒內溫升 45℃,無線模組連續收發,VOUT 跌落 <3%,滿足單火線智能開關“零閃爍”要求。

傳統調光器采用可控硅切相,導通角小、母線電壓低,普通 DC-DC 無法啟動。
KP3310 通過 AC 同步檢測電路,只在電壓 50V 以下才打開 MOSFET 充電,完美避開高壓尖峰,導通角 5% 仍能穩定輸出 3.3V/20mA,為觸摸 MCU、指示燈、無線模組供電。

→ 只要負載電流 ≤30mA,VDD 1μF 陶瓷足夠;>30mA 可并 4.7μF,仍無需電解。
→ 內置 650V MOSFET,通過 2kV 差模浪涌測試,無需外置壓敏電阻。
深圳三佛科技提供技術支持,批量?jī)r(jià)格有優勢~
KP3310 用一顆芯片,把高壓、穩壓、保護、浪涌、EMI 全部搞定,BOM 從 15 顆壓縮到 5 顆,面積從 25mm×25mm 壓縮到 6mm×8mm,壽命從電解的 3000h 提升到 MLCC 的 5000h+。對于墻壁開關、調光器、插座計量、小家電觸控等“寸土寸金”的應用,KP3310 不是一顆 IC,而是一個隱形電源系統——它讓工程師再也不用為“盒子里放不進電源”而頭疼,也讓終端用戶再也聽不到“嗡嗡”的電源聲。
把電感、電解、煩惱統統扔掉,KP3310 讓 AC-DC 設計回歸極簡。
