當 32-bit MCU 滿天飛、AI 邊緣計算炒得火熱時，8 位機似乎成了“上古化石”。但在量產 10 kk 級別的臺燈、牙刷、玩具、煙感、鋰電保護板上，老板只給你 0.x 元錢的“硅預算”，這時你會發現：“能把 10-bit ADC、多路 PWM、 comparator、穩壓器、EEPROM 塞進 6 腳封裝，只剩 FT61F02X。”

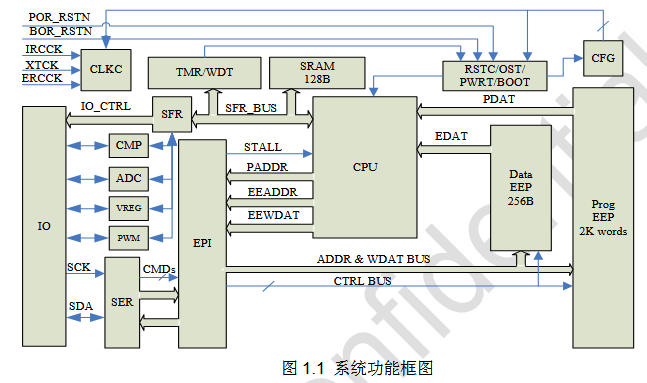

家族族譜：一張圖看懂“02X”到底有幾兄弟

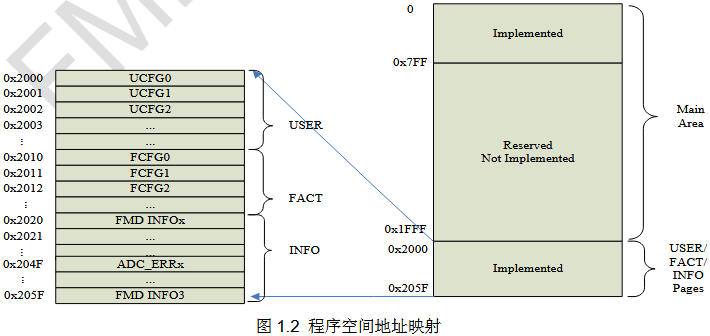

程序存儲器：2 KW OTP 到底夠不夠用？

1. 架構：14-bit 指令寬度，8 層硬件堆棧，2 KW（=2048×14 bit）一次性可編程 OTP。
2. 實測數據：
   • 空工程（僅 while(1)）編譯 32 Byte；
   • 10-bit ADC 連續采樣 + 軟件濾波 + 一路 PWM 呼吸燈 ≈ 0.8 KW；
   • 帶 I2C 軟件從機 + 256 B EEPROM 模擬 + 低功耗休眠 ≈ 1.4 KW；
     結論：做“小家電大腦”綽綽有余，做“協議棧處理器”請繞道。
3. 安全：支持程序區自校驗（Checksum），量產防止空片/壞片流出。

腳位圖“一圖流”

1. SOT23-6（FT61F020）

 ┌----┐
VDD│1 6│PA0/AN0/C1IN+/ICSPCLK
PA7│2 5│PA1/AN1/C1IN-/ICSPDAT
PA6│3 4│PC1/AN5/C2IN-/INT
 └----┘

 ┌--------┐
VDD│1 8│VSS
PA7│2 7│PA0/AN0
PA6│3 6│PA1/AN1
PC3│4 5│PC2/AN6
 └--------┘

 ┌----------------┐
VSS│1 16│VDD
PA0│2 15│PA7/OSC1
PA1│3 14│PA6/OSC2
PA2│4 13│PA5/MCLR
PA3│5 12│PA4/VREGP
PC0│6 11│PC5/CCP1/VREGN
PC1│7 10│PC4/C2OUT/PWM3
PC2│8 9│PC3
 └----------------┘

• 16 腳版本把“穩壓器輸出”和“全橋 PWM”全部引出，官方戲稱“能驅動小風扇，也能給運放供電”。

10-bit ADC：不要小看它，真·差分玩法

• 8 路外部通道 + 1 路內部 1/4 VDD，共 9 路；
• 最快 2 μs/TAD，F(xiàn)RC 時鐘獨立運行，休眠也能轉；
• 雙通道“交替觸發”配合 comparator，可做 0 V 穿越檢測；
• 實測 ENOB：9.2 bit（VDD=5 V，25 ℃），媲美早期 12-bit 外置 ADC。

PWM 大亂燉：從 1 路到 7 路，全都有

1. ECCP1：全橋/半橋/單端，帶死區，64 級可編程延時，驅動 4 顆 NMOS 毫無壓力；
2. PWM3/4/5：獨立 12-bit，周期、占空比雙緩沖，可 Buzzer 可電機；
3. 最騷玩法：
   • 用 ECCP 做 50 kHz 全橋 D 類音頻，PWM3 模擬 32 kHz 載波，省一顆 DAC；
   • 把 PWM5 切到 256 kHz，給 LED 做 1024 級調光，肉眼無頻閃。

EEPROM：256 B 數據空間，40 年保存，100 萬次擦寫

• 四步魔法解鎖（WREN3/2/1→WR），2 ms 自寫完成；
• 實測 85 ℃ 加速老化 1000 h，數據保持 99.997%；
• 適合“校準系數、運行時長、用戶配置”掉電保存，省外掛 24C02。

時鐘樹：內部 16 M + 32 k，外部 20 M 晶振隨便接

• 雙速啟動：上電先用 16 M 內部，晶振穩定后無縫切過去，休眠喚醒零等待；
• 故障監控：外部晶振失效自動轉回內部，不斷電、不死機。

低功耗：休眠 0.8 μA，WDT 喚醒 3 μA

• 實測數據（3.3 V，25 ℃）：
  • 休眠 0.8 μA（LVR/WDT 全關）
  • 休眠 + WDT 3 μA
  • 低速模式 32 k 運行 26 μA
  • 1 MHz 運行 0.25 mA
• 一顆 CR2032 可撐 10 年，做“無線煙感”毫無壓力。

選型速查表：30 秒給你型號

1. 只要 4 腳控制 1 個電機 + 1 個按鍵？→ FT61F020-URT（SOT23-6）
2. 要做鋰電保護 + 溫度 ADC？→ FT61F021B-RB（SOP-8）
3. 小風扇全橋驅動，要 3 路 PWM？→ FT61F022A-RB（SOP-14）
4. 便攜儀表，還要內部穩壓給傳感器供電？→ FT61F023-RB（SOP-16）
5. TWS 耳機座艙，板寬 5 mm？→ FT61F02F-MRB（MSOP-10）

彩蛋：那些只有老工程師才知道的“隱藏技能”

1. 穩壓器輸出可外接分壓電阻，把 5.3 V 切成 4.2 V，做鋰電池恒壓補電；
2. 比較器輸出直接引到 PA2，省掉一顆電壓檢測 IC；
3. 用 Timer1 門控測外部脈沖寬度，分辨率 62.5 ns@16 M，硬件頻率計走起；
4. 256 B EEPROM 最后 16 B 官方保留，其實可偷偷用，只要你不做芯片級追溯；
5. 復位向量 0x0000 可重映射到 0x2000，做 Bootloader 自己玩 OTA。

結語

FT61F02X 不是“性能怪獸”，卻是“成本刺客”。在 0.x 美元預算里，它把 ADC、PWM、比較器、穩壓器、EEPROM 全部打包裝好，讓工程師在 6 腳到 16 腳之間自由騰挪——這，就是 8 位機最后的倔強，也是小微產品最實在的“第一顆 MCU”。深圳三佛科技提供技術支持，批量價格有優勢~
