在當今快速發展的消費電子市場中，離線式充電器的需求日益增長，尤其是在智能手機、平板電腦和便攜式設備等領域。為了滿足市場對高效、低成本、高可靠性的需求，Hi3241/Hi3242/Hi3243/Hi3244系列芯片應運而生。這些芯片以其卓越的性能和靈活性，為工程師提供了理想的解決方案，不僅能夠滿足嚴格的能效標準，還能在激烈的市場競爭中脫穎而出。
| 型號 | 230 V適配功率 | 100-265 V寬壓功率 | 典型RDS(on) | 建議功率段 |
|---|---|---|---|---|
| Hi3241 | 10-12 W | 8-9 W | 4.2 Ω | 5 V 2 A |
| Hi3242 | 16-18 W | 12-15 W | 3.0 Ω | 5 V 3 A / 9 V 2 A |
| Hi3243 | 20-24 W | 15-18 W | 2.3 Ω | 12 V 1.5 A |
| Hi3244 | 24-30 W | 18-20 W | 1.9 Ω | 12 V 2 A / 20 W PD |

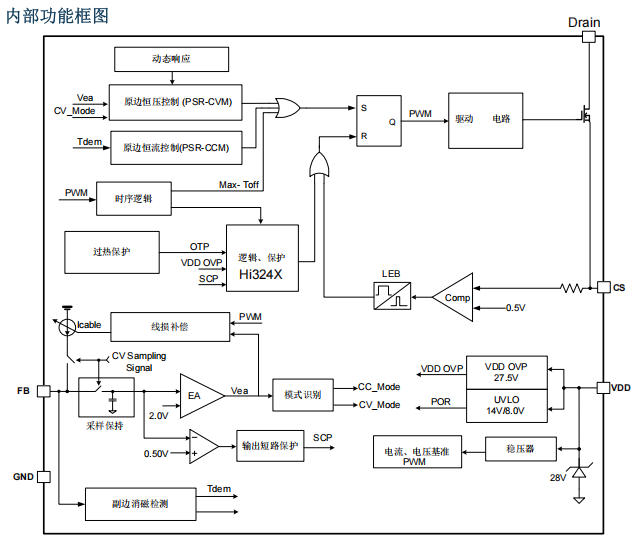

48-90 kHz變頻，谷底開通降低EMI
空載跳頻，待機電流<0.5 mA，輕松<75 mW
2 V內部基準，恒壓精度±3 %
Tdem/Tsw=4/7鎖定，恒流精度±4 %，無需次級檢流電阻
OTP：155 °C關斷，115 °C恢復
OCP：500 mV閾值，100 ns關斷延時
SCP：FB<0.5 V且持續36 ms，打嗝重啟
VDD-OVP：27.5 V關斷，28 V箝位，無懼插拔浪涌
FB腳50 μA可編程電流源，按占空比注入
R1/R2比值決定補償量，最大4.6 %，長線也能滿速快充
| 測試點 | Hi3241 5 V/2 A | Hi3244 12 V/2 A | 六級限值 |
|---|---|---|---|
| 平均效率 | 84.2 % | 86.1 % | ≥84 % |
| 待機功耗 | 68 mW | 71 mW | ≤75 mW |
| 傳導余量 | -7 dB | -6 dB | 0 dB |
| 輻射余量 | -9 dB | -8 dB | 0 dB |
| 動態響應 | ±150 mV | ±200 mV | ±250 mV |
溫升：芯片表面95 °C@45 °C環溫，無需散熱片
走線口訣：
變壓器（EE19）：
| 繞組 | 匝數 | 線徑 | 感量 |
|---|---|---|---|
| Np | 100 T | 0.12 mm | 1.5 mH±5 % |
| Ns | 12 T | 0.4 mm×2 | —— |
| Na | 20 T | 0.12 mm | —— |
| 目標功率 | 選型號 | Rcs | 變壓器 | 同步整流 |
|---|---|---|---|---|
| 10 W | Hi3241 | 2.2 Ω | EE16 | 肖特基 |
| 18 W | Hi3242 | 1.5 Ω | EE16 | 肖特基 |
| 24 W | Hi3243 | 1.2 Ω | EE19 | MBR10100 |
| 30 W | Hi3244 | 1.0 Ω | EE19 | SF1006 |
三步替代LP3783A：
Hi3241/Hi3242/Hi3243/Hi3244系列芯片以其高效、靈活和可靠的特性，為離線式充電器的設計提供了一種全新的思路。這些芯片不僅能夠滿足當前市場對高性能充電器的需求，還為未來的創新和改進奠定了堅實的基礎。深圳三佛科技提供技術支持，批量價格有優勢~
