AiP33620是中微愛芯推出的2線串口、共陰極、8段×8位恒流LED驅動芯片，專為單色調光或RGB全彩點陣設計。系列型號覆蓋三種封裝：

所有型號功能完全一致，僅封裝與包裝形式不同，可按PCB面積、散熱及焊接工藝自由選型。

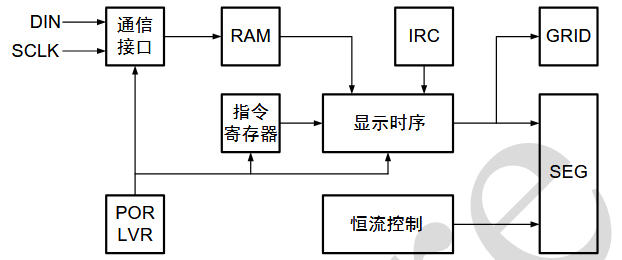

功能框圖

• 內置RC（±5%），省掉外部時鐘；
• Grid掃描間隔、占空比、恒流值全部寄存器可調；
• 256級PWM + 32級整體恒流，亮度調節平滑無臺階；
• 消隱電路杜絕拖影，適合高速相機拍攝。

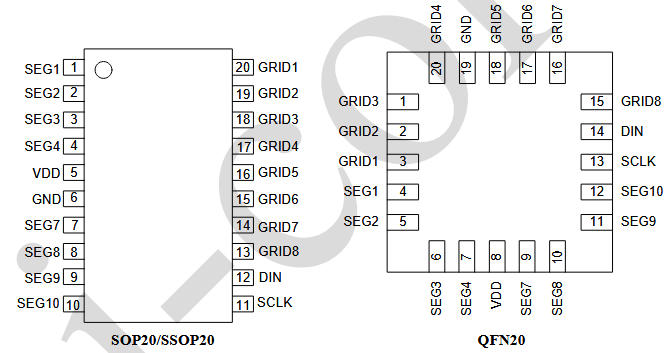

引腳排列與定義

SOP20/SSOP20頂視圖（QFN僅序號差異）：

電氣亮點速覽

• 恒流精度：±3%（25 ℃），±5%（-40~85 ℃）；
• SEG輸出：6.75-29.85 mA可編程，步距0.745 mA；
• Grid掃描周期：285 μs-35 μs，4檔可調；
• 通信速率：≤1 MHz（2線），兼容標準I2C時序；
• 關斷漏電：SEG<1 μA，GRID<10 μA，待機<5 μA；
• ESD：HBM 4000 V，MM 300 V，Latch-up ±200 mA。

指令集一覽（5條）

多字節通信：Start→指令→RAM數據0→RAM數據1→...→Stop，地址自動+1，寫滿80字節自動回到0x00。

256級PWM與Gamma矯正

RAM數據0x00-0xFF對應占空比0/257-255/257；芯片內部采用257時鐘計數，零漂移。
為使亮度符合人眼非線性，推薦32階Gamma表（見規格書），1 s呼吸周期下肉眼無階梯感。

典型應用線路

• 單點刷新：ADINC=1，先寫RAM_ADDR，再寫1字節數據；
• 整屏刷新：ADINC=0，連續寫80字節，地址0x00-0x4F自動循環；
• 消隱處理：G_O=1，芯片在掃描間隔自動關閉SEG，杜絕拖影。

封裝與散熱

• SOP20：塑封體12.8×7.5 mm，腳距1.27 mm，手工焊接友好；
• SSOP20：8.7×3.9 mm，腳距0.635 mm，面積縮小40%；
• QFN20：3×3 mm，底部散熱焊盤，θJA≈45 ℃/W，適合RGB高密度模組。
  所有封裝均符合RoHS & REACH，Pb-free，MSL3。

設計Checklist

1. 電源去耦：VDD與GND之間≥100 nF陶瓷，走線<5 mm；
2. SEG限流：5 V供電時，330 Ω-470 Ω即可得8-15 mA平均電流；
3. Grid走線：粗于0.3 mm，單段LED總電流<240 mA（8×30 mA）；
4. 通信線：SCLK/DIN遠離Grid驅動線，必要時地線隔離；
5. ESD：面板加TVS，尤其在干燥環境或戶外應用。

總結

AiP33620用2線串口、256級PWM、30 mA恒流SEG和300 mA Grid，把8×8點陣驅動做成“單芯片方案”。相比傳統74HC595+三 極管，它省掉限流電阻、驅動三極管、消隱電路，BOM成本下降30%，PCB面積縮小一半，亮度一致性提升一個數量級。深圳三佛科技提供技術支持，批量價格有優勢~
