在現代電子設備的設計中，對于電源解決方案的需求正變得越來越嚴苛，尤其是在空間受限和成本敏感的應用中。LP3798ESM與LP15R060S的組合提供了一個創新的解決方案，通過集成碳化硅(SiC)技術，實現了12V/2A的高效輸出，同時保持了小體積和低成本。這一方案不僅滿足了對高性能電源轉換器的期待，還通過簡化設計流程和降低元件數量，為工程師們提供了一個更加靈活和經濟的選擇。

LP3798ESM（主控）+LP15R060S（SiC 同步整流）是芯茂微推出的“All-in-One”12V2A 適配器參考設計。整個電源在 45mm×39mm 單面 PCB 上實現 90% 峰值效率、≤200mV 紋波、<0.07W 空載功耗，并一次性通過 EN55032 Class B 輻射與 4kV 浪涌。核心特點：

• PSR 架構，無光耦、無 TL431，BOM 成本 ↓15%
• 內置 600V 高壓啟動 + 碳化硅（SiC）同步 MOSFET，把體積壓縮到指甲蓋大小
• 86-264VAC 全壓輸入，45℃ 帶殼長期工作，適合小家電、智能鎖、機頂盒等緊湊空間

實物圖及PCB

規格總覽

原理圖

輸出側僅 2 顆 1000μF 電解 + 1μF 陶瓷，即完成 12V/2A 濾波；無 TL431、無光耦，靠原邊穩壓（PSR）實現 ±1% 精度。

器件功能一對一

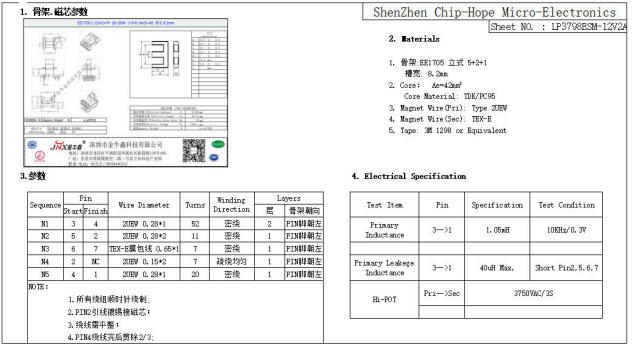

變壓器設計亮點

• Np:Ns:Na = 210:14:28，原邊 0.28mm2 雙線并繞，降低銅損
• 屏蔽銅箔 1.5T，漏感實測 22μH，開關尖峰 <580V（264V 輸入）
• 骨架 5+2+1 槽，槽寬 8.2mm，可手工繞制，打樣成本低

性能細節拆解

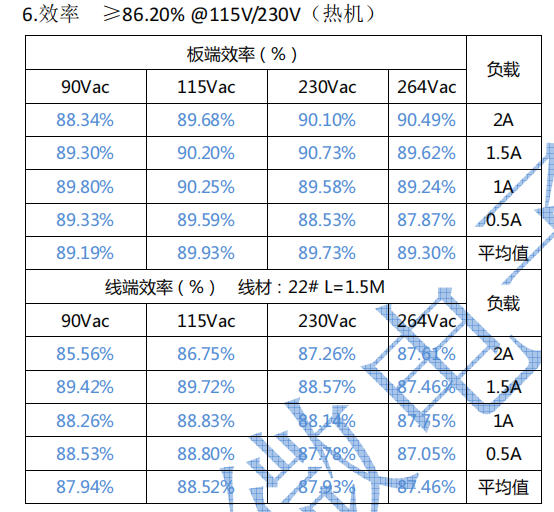

1. 效率曲線
   115V/2A 板端 90.2%，230V/2A 90.73%，比傳統肖特基方案提升 3-4%，整機溫升下降 8℃。
2. 輸出紋波
   230V 滿載 94mV（示波器 20MHz 帶寬），遠低規格 200mV；次級 SiC 無反向恢復尖峰。
3. 動態負載
   0-100% 5ms 階躍，ΔVo=±1V，恢復時間 300μs，內置斜坡補償保障 CCM 穩定。
4. 短路保護
   打嗝重啟，占空比降至 1/8，平均功耗 <0.5W；解除后自動軟啟，無過沖。
5. 待機功耗
   芯片級 PFM+跳周期，空載頻率 <1kHz；264V 僅 58mW，出口歐盟無需輔助待機電路。
6. 保持時間
   264V 下 112ms，足以覆蓋 16.7ms 電網缺口，后端電機驅動不掉速。

EMI 與可靠性

• 輻射：水平/垂直 QP 余量 7dB@31MHz，內置頻率抖動 + 屏蔽繞組，無需共模電感即可過 Class B
• 浪涌：L-N 2kV、L/N-PE 4kV 正負各 7 次，輸出無閃退
• 靜電：接觸±8kV、空氣±15kV A 級，適合塑料外殼無地線應用
• 溫度：殼內 45℃ 滿載 4h，變壓器磁芯 <105℃，滿足 105K 溫升紅線
• 應力：開機瞬間 Vds_max=592V，降額 600V 器件 92%，降額充足

尺寸與成本優勢

快速設計 Checklist

1. 輸入電容：2×22μF/400V 電解 + 1μF/50V 陶瓷，靠近 VIN-GND
2. 功率電感：68μH ±20%，飽和電流 ≥2A，DCR <0.3Ω
3. 輸出電容：1000μF/16V LOW-ESR ×2，紋波電流 >1.2A
4. RCD 吸收：R=100kΩ/2W，C=1nF/1kV，D=S2M，鉗位電壓 <580V
5. 變壓器：按文檔 4 條參數繞制，漏感 <25μH，層間加 3M 1298 膠帶
6. 安規：初次級爬距 >6mm，Y1 電容 4n7/400V 接冷點，滿足雙重絕緣

綜上所述，LP3798ESM與LP15R060S的結合展示了在電源管理領域的一次飛躍。這一方案不僅以其卓越的性能參數和可靠性滿足了工程師們對電源解決方案的期待，還通過其成本效益和設計簡便性，為廣泛的應用場景提供了可能。深圳三佛科技提供完整資料及技術支持，批量價格有優勢~
