HN0501 是一款 N 溝道增強型功率 MOSFET，采用常見的 SOT23-3L 封裝，卻擁有 100V 漏源耐壓與 5A 連續電流能力，Rdson 典型值僅 135mΩ（@10V）。憑借“高耐壓 + 低導阻 + 小體積”組合，它在中壓、中小功率場合（LED 驅動、電機 H 橋、DC-DC 同步整流等）成為硬件工程師口袋里的“萬能開關”。
| 項目 | 數值 | 單位 | 條件 |
|---|---|---|---|
| VDS | 100 | V | 漏源極限耐壓 |
| ID | 5 | A | 連續漏極電流 |
| IDM | 20 | A | 脈沖電流 (300μs) |
| RDS(on) | 135 | mΩ | VGS=10V, ID=5A |
| VGS(th) | 1.8 | V | 典型門限 |
| Qg | 15.5 | nC | VGS=10V, ID=3A |
| PD | 2.5 | W | TA=25°C |
| TJ | -55~150 | °C | 工作結溫 |

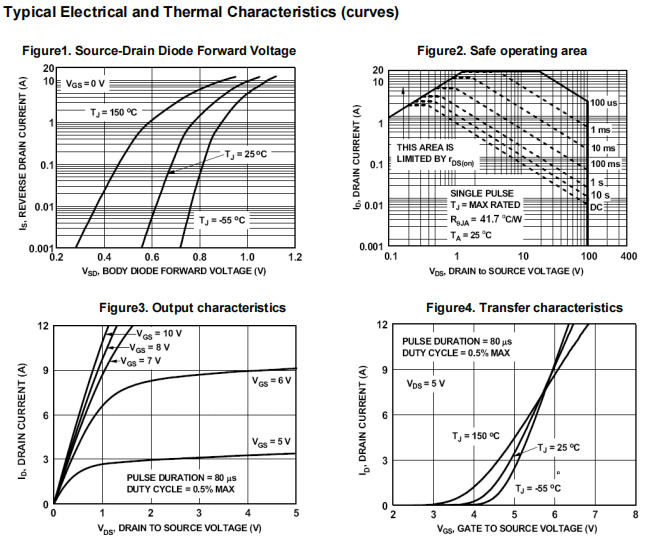

Rdson 隨溫度曲線25°C 時 135mΩ，150°C 約 1.8 倍，仍遠低于同封裝 100V 器件常見 200mΩ 水平。
結到環境熱阻 RθJA=50°C/W（FR4, 1in2 銅）。
VGS≥6V 即進入可變電阻區，10V 完全飽和；5V 電平驅動也能獲得 <160mΩ 導阻，兼容 3.3V MCU 直接推挽。
| 型號 | VDS/V | ID/A | RDSon/mΩ | Qg/nC | 封裝 |
|---|---|---|---|---|---|
| HN0501 | 100/5 | 135 | 15.5 | SOT23-3L | |
| AO3400A | 30/5.8 | 45 | 10.5 | SOT23-3L | 低壓段 |
| IRFML8244 | 60/5.2 | 180 | 18 | SOT23-3L | 中壓段 |
| HN0501 | 100/5 | 135 | 15.5 | SOT23-3L | 高壓段 |
在 100V 級別里，HN0501 的導通電阻與柵電荷均處于領先，價格與交期優于國際大廠，適合大批量消費類與工業級應用。
HN0501 把 100V 耐壓、135mΩ 低導阻和 15.5nC 低柵電荷濃縮進拇指蓋大小的 SOT23-3L：
當空間、成本、可靠性必須同時兼顧時，HN0501 就是硬件工程師口袋里的“百伏級萬能開關”。深圳三佛科技提供技術支持，批量價格有優勢~
