G2365X-12概述

G2365X-12 是一款高集成度、高性能、低待機功耗的開關電源芯片，適用于非隔離開關電源應用。

G2365X-12 內部集成了高壓?jiǎn)?dòng)電路、電流采樣電路、電壓反饋回路。外部無需啟動電阻、電流采樣電阻和

電壓采樣電阻，極大地減少了外圍器件數量，節省了系統成本和體積，同時采用先進的技術無需其他補償器件

即可實現優異的輸出電壓精度和負載調整率。

G2365X-12 提供了豐富的保護功能，包括：VDD欠壓和鉗位保護、輸出過壓保護、過流保護、過溫保護、輸

出短路保護等。

G2365X-12特點

◆ 內置高壓功率管

◆ 內置高壓?jiǎn)?dòng)電路、電流、電壓采樣電路

◆ 固定 12V 輸出應用

◆ 優異的動態響應

◆ 內置軟啟動電路

◆ 集成完善的保護功能：

VDD 欠壓和鉗位保護、輸出過壓保護、過流保

護、過溫保護、輸出短路保護等

G2365X-12應用

AC-DC 非隔離開關電源

◆ 小家電輔助電源

◆ 電機驅動輔助電源

◆ 智能照明輔助電源

封裝模式 SOP8 和 DIP7

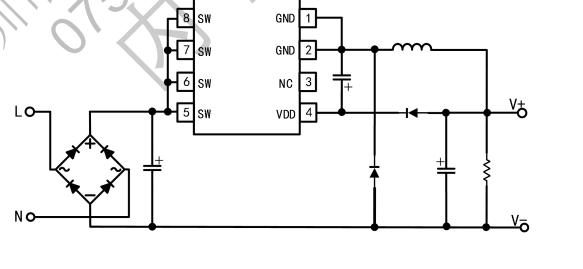

G2365X-12典型應用圖

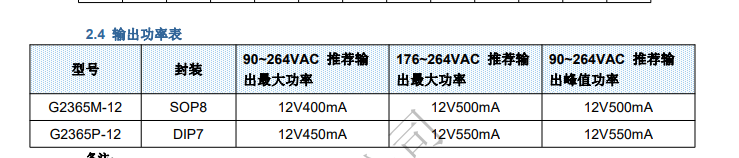

G2365X-12輸出功率表
