在現代電子設備中，電源管理是確保設備穩定運行的關鍵。隨著技術的進步，對于電源效率和尺寸的要求也越來越高。LP3568BG是一款專為12W開關電源設計的同步整流芯片，它以其高效率、小尺寸和易用性在電源管理領域脫穎而出。本文將詳細介紹LP3568BG的功能、特點以及如何在設計中實現其最大潛力。

LP3568BG概述

LP3568BG是一款高性能的同步整流芯片，專為需要高效率和高功率密度的12W開關電源應用而設計。它通過同步整流技術，顯著提高了電源的效率，減少了能量損耗，同時降低了發熱，使得電源設計更加緊湊和可靠。

LP3568BG核心特性

    高效率同步整流：LP3568BG采用先進的同步整流技術，與傳統的肖特基整流相比，能夠顯著降低損耗，提高效率。
    小尺寸封裝：LP3568BG的封裝尺寸小，適合空間受限的應用，如便攜式設備和緊湊型電子產品。
    寬輸入電壓范圍：支持寬范圍的輸入電壓，適應不同的電源環境。
    保護功能：內置多種保護功能，如過壓保護、欠壓保護和過熱保護，確保電源的穩定和安全。

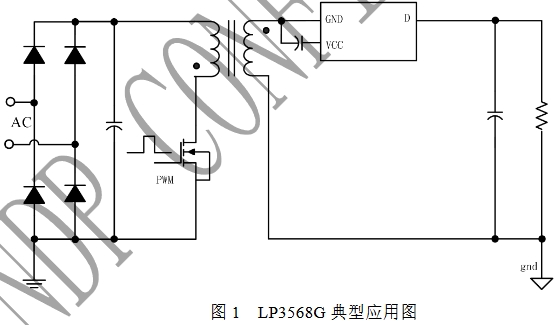

LP3568BG典型應用圖

LP3568BG的應用場景廣泛，包括但不限于：

    便攜式設備：如智能手機、平板電腦的充電器。
    小型家電：如電動牙刷、剃須刀等個人護理設備的電源適配器。
    工業控制：在自動化設備和傳感器中作為穩定的電源解決方案。
    醫療設備：為需要高可靠性電源的醫療設備提供動力。

LP3568BG的工作原理

LP3568BG通過同步整流技術，實現了高效率的電源轉換。在傳統的開關電源中，輸出整流通常使用肖特基二極管，這會在整流過程中產生較大的電壓降和功率損耗。LP3568BG采用同步整流MOSFET替代肖特基二極管，由于MOSFET的導通電阻遠低于肖特基二極管，從而大幅降低了功率損耗，提高了效率。

同步整流的優勢

    降低功耗：同步整流減少了整流過程中的功耗，提高了電源的整體效率。
    減少發熱：由于功耗的降低，相應的發熱量也減少，有助于延長電源的使用壽命。
    提高功率密度：高效率使得電源設計可以更加緊湊，適合空間受限的應用。

LP3568BG管腳封裝圖

LP3568BG的設計考慮

在設計中使用LP3568BG時，需要考慮以下幾個關鍵因素：

    散熱設計：雖然LP3568BG的發熱量較低，但仍需合理設計散熱方案，以確保長期穩定運行。
    輸入電壓范圍：根據應用需求選擇合適的輸入電壓范圍，以確保電源的兼容性。
    保護電路設計：合理設計保護電路，以充分利用LP3568BG的保護功能，提高電源的可靠性。

結論

LP3568BG作為一款12W開關電源同步整流芯片，以其高效率、小尺寸和強大的保護功能，為電源設計提供了新的解決方案。隨著電子設備對電源效率和尺寸要求的不斷提高，LP3568BG將成為越來越多設計工程師的首選。通過深入了解LP3568BG的特性和工作原理，工程師可以更好地利用這款芯片，設計出更加高效、可靠的電源解決方案。
