在現代電子設備中，電源管理的效率和穩定性對于設備的性能和壽命至關重要。BP2525X系列芯片作為一款超低待機功耗的非隔離降壓型恒壓驅動芯片，被廣泛應用于輔助電源和其他電子設備的電源管理中。本文將為您提供BP2525X芯片的詳細介紹，包括其特點、工作原理、設計注意事項以及應用參考。
BP2525X芯片以其超低待機功耗（<20mW @ 120Vac&230Vac）、固定3.3V或5V輸出電壓、優異的動態響應、減少音頻噪聲的降幅調制技術、改善EMI的抖頻技術、±5%輸出電壓精度、內置軟啟動和多重保護功能（過載保護、短路保護、過溫保護、逐周期限流）而受到市場的青睞。
超低待機功耗：在120Vac和230Vac下，待機功耗低于20mW，有助于延長設備的電池壽命。
固定輸出電壓：提供3.3V或5V的固定輸出電壓，適用于多種電子設備。
動態響應：優異的動態響應能力，確保電源輸出的穩定性。
降幅調制技術：減少音頻噪聲，提升用戶體驗。
抖頻技術：改善電磁干擾（EMI）性能，便于通過傳導和輻射測試。
輸出電壓精度：±5%的輸出電壓精度，保證電源輸出的可靠性。
內置軟啟動：軟啟動功能減少開關應力，避免輸出電壓過沖。
多重保護：包括過載保護、短路保護、過溫保護和逐周期限流，增強系統的安全性。
BP2525X芯片內部集成了高壓啟動和供電電路。系統上電后，母線電壓通過Drain對Vcc電容充電，當Vcc達到芯片開啟的閾值時，內部控制電路開始工作。芯片正常工作時，由Vout供電接入Vcc端，實現超低待機功耗，無需輔助繞組供電。
電感選擇：電感的感量、峰值電流和平均電流對系統性能有重要影響。小感量電感可以減小尺寸、降低價格并改善動態響應，但會增大電感的峰值電流和輸出紋波，降低系統效率。
Rcs電阻選擇：CS電阻的選擇需要綜合考慮負載電流和電感電流紋波，并留有一定的余量。
假負載選擇：假負載電阻的作用是消耗空載輸出時系統過多的能量，防止輸出電壓偏高。
輸出電容選擇：輸出電容的選擇直接影響到輸出電壓紋波、系統動態響應、系統環路的穩定性和輸出電壓過沖。
二極管選擇：續流二極管和Vcc二極管的選擇對系統性能有顯著影響，尤其是在重載下。
Layout設計：VCC電容應盡量靠近芯片的VCC pin腳，輸出回路的環路面積應盡量小，以減少電磁干擾。
EMI設計：輸入采用π型濾波器，續流電感如果采用工字型，應與前級濾波色環電感保持一定距離。

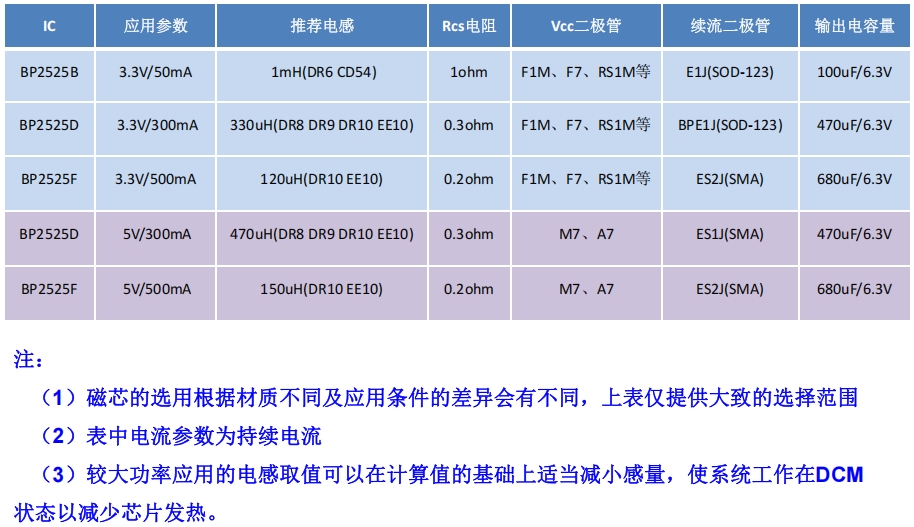

BP2525X芯片適用于多種應用場景，如3.3V/300mA和5V/300mA的WiFi應用。推薦電感、Rcs電阻、Vcc二極管、續流二極管和輸出電容的具體參數，以及在不同負載下的待機功耗和滿載效率數據，為設計者提供了寶貴的參考信息。
BP2525X芯片以其卓越的性能和多功能性，為電子設備的電源管理提供了一個高效、可靠的解決方案。通過遵循設計注意事項和參考應用指南，設計者可以充分發揮BP2525X芯片的潛力，為終端產品帶來更長的電池壽命和更穩定的電源輸出。
