現在的FFC軟排線工藝流程與10年前一樣嗎？
- 作者: 阿勇
- 來源: 鑫美特ffc排/fp
- 日期 : 2020-07-10
中國最早的FFC軟排線是從日韓引進來的，勤勞聰明的中國人學習能力強，很快就掌握吸收了國外的全套ffc排線的生產技術，通過自身努力探索與發展，現在我國的ffc排線制造規模遠遠的超越了日韓，并且在技術工藝上也成了領跑者。那么今天的ffc軟排線工藝流程與10年比較有啥不同呢？
1）一般ffc軟排線制作需要經過銅線壓延---貼合成型---電測---裁切---全檢---QA---包裝---入庫---發貨。這是針對最常規的排線工藝流程總結。
2）如果ffc軟排線需要鍍金，那么其工藝流程就有變化，必須在貼合成型后，先對其進行鍍金，待鍍金完全后，再對已經鍍好經的ffc軟排線進行裁切。那么鍍金ffc軟排線的工藝流程便是：銅線壓延---貼合成型---鍍金---電測---裁切---全檢---QA---包裝---入庫---發貨

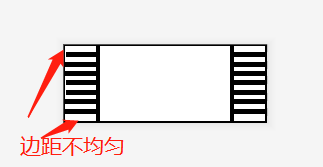

3）前面兩種情況十年前的今天的ffc排線生產流程也是這樣的，那么時間到了2020年，ffc軟排線工藝流程的變化有多大呢？主體工藝步驟當然不會有太大改變，但是隨著線相關設備的推出，便逐步優化了工藝流程,由于機器的推出就節省了人力。之前全檢工藝安排在裁切之后，隨著全自動CCD檢測機的推出，可以節省大量的全檢員。因為ffc軟排線間距的不均勻以及邊距不均勻是一個很嚴重的問題，
以前全靠全檢員眼睛看，隨著全自動CCD檢測機的推出，把這一塊的人力完全解放了，機器查看效率高、而且不會漏掉任何一條間距貨邊距不良的ffc排線漏過去。此時，ffc軟排線的工藝流程為：銅線壓延---貼合成型---CCD檢測---（鍍金）---電測---裁切---全檢---QA---包裝---入庫---發貨。此時全檢工藝雖然還存在那個位置，但是全檢員的工作內容壓縮很多。
4）對于環包醋酸布、導電布、鋁箔排線等加工，必須由人工在全檢工藝后再進行加工。
銅線壓延---貼合成型---CCD檢測---（鍍金）---電測---裁切---全檢---加工---全檢---QA---包裝---入庫---發貨。
5）對于FFC軟排線單面貼醋酸布、導電布、吸波材等，若是以前，那還是與環包醋酸布排線的工藝一樣的，但是這十年里很多加工設備的制造出來，把加工人的雙手都解放了。那么ffc排線工藝流程也優化了：
銅線壓延---貼合成型---CCD檢測---（鍍金）---單面貼膠帶（吸波材/醋酸布/導電布/鋁箔）---電測---裁切---全檢---加工---QA---包裝---入庫---發貨。
總之，隨著機器設備的發展，ffc軟排線工藝流程也一直處在動態變化中，準備的講在一直優化中，總體流程保持不變，局部工藝步驟會變換，以適應新時代的高效的制造需要。
1）一般ffc軟排線制作需要經過銅線壓延---貼合成型---電測---裁切---全檢---QA---包裝---入庫---發貨。這是針對最常規的排線工藝流程總結。
2）如果ffc軟排線需要鍍金，那么其工藝流程就有變化，必須在貼合成型后，先對其進行鍍金，待鍍金完全后，再對已經鍍好經的ffc軟排線進行裁切。那么鍍金ffc軟排線的工藝流程便是：銅線壓延---貼合成型---鍍金---電測---裁切---全檢---QA---包裝---入庫---發貨
3）前面兩種情況十年前的今天的ffc排線生產流程也是這樣的，那么時間到了2020年，ffc軟排線工藝流程的變化有多大呢？主體工藝步驟當然不會有太大改變，但是隨著線相關設備的推出，便逐步優化了工藝流程,由于機器的推出就節省了人力。之前全檢工藝安排在裁切之后，隨著全自動CCD檢測機的推出，可以節省大量的全檢員。因為ffc軟排線間距的不均勻以及邊距不均勻是一個很嚴重的問題，
以前全靠全檢員眼睛看，隨著全自動CCD檢測機的推出，把這一塊的人力完全解放了，機器查看效率高、而且不會漏掉任何一條間距貨邊距不良的ffc排線漏過去。此時，ffc軟排線的工藝流程為：銅線壓延---貼合成型---CCD檢測---（鍍金）---電測---裁切---全檢---QA---包裝---入庫---發貨。此時全檢工藝雖然還存在那個位置，但是全檢員的工作內容壓縮很多。4）對于環包醋酸布、導電布、鋁箔排線等加工，必須由人工在全檢工藝后再進行加工。
銅線壓延---貼合成型---CCD檢測---（鍍金）---電測---裁切---全檢---加工---全檢---QA---包裝---入庫---發貨。
5）對于FFC軟排線單面貼醋酸布、導電布、吸波材等，若是以前，那還是與環包醋酸布排線的工藝一樣的，但是這十年里很多加工設備的制造出來，把加工人的雙手都解放了。那么ffc排線工藝流程也優化了：
銅線壓延---貼合成型---CCD檢測---（鍍金）---單面貼膠帶（吸波材/醋酸布/導電布/鋁箔）---電測---裁切---全檢---加工---QA---包裝---入庫---發貨。
總之，隨著機器設備的發展，ffc軟排線工藝流程也一直處在動態變化中，準備的講在一直優化中，總體流程保持不變，局部工藝步驟會變換，以適應新時代的高效的制造需要。
