LVDS接口傳輸排線比TTL電平方式傳輸排線優勢體現？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-07-15
采用TTL接口傳輸柔性扁平電纜線，數據傳輸速率不高，傳輸距離較短，且抗電磁干擾（Electromagnetie Interference，EMI）能力也比較差，會對圖像造成一定的影響；另外，TTL多路數據信號采用一整排線路的傳輸方式來傳送，整個排線數量達幾十路，不但連接不方便，而且不適合超薄化的發展趨勢。

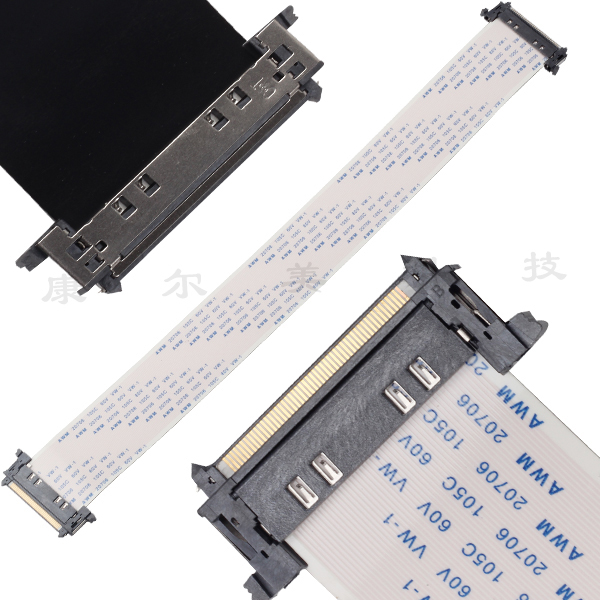

若lvds柔性軟排線采用的是LVDS接口傳輸，它是一種低壓差分信號技術接口，是為克服以TTL電平方式傳輸寬帶高、碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式 ， lvds 傳輸排線能實現數據的高速率、低噪聲、遠距離、高準確度的傳輸 。LVDS接口是LCD Panel通用的接口標準，大多用在7寸以上尺寸的顯示屏上。
那么lvds接口是如何做到上述高速率、低噪聲、遠距離、高準確度的傳輸方式的呢？
（1）LVDS接口利用非常低的電壓擺幅（約350mV）在2條PCB走線或者一對平衡柔性電纜上通過差分進行數據傳輸，即低壓差分信號傳輸，采用LVDS接口，可以使得信號在差分PCB線或平衡電纜上以幾百M(fèi)bps的速率傳輸，由于采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。
（2） LVDS接口電路位于液晶彩電Scaler電路與液晶面板之間，它由主板側的LVDS信號發送電路（發送器）和液晶面板側的接收電路（接收器）共同組成。LVDS發送器將Scaler輸出的TTL電平并行RGB數據信號和控制信號轉換成低電壓串行LVDS信號，然后通過主板與液晶面板之間的柔性軟排線將信號傳送到液晶面板側的LVDS接收器，LVDS接收器再將串行信號轉換為T(mén)TL電平的并行信號送往后續電路（一般是定時控制器TCON）。
發送器主要完成TTL信號到LVDS信號的轉換，接收器主要完成LVDS信號到TTL信號的轉換，互連器包含電纜、PCB上差分導線對以及匹配電阻。
若lvds柔性軟排線采用的是LVDS接口傳輸，它是一種低壓差分信號技術接口，是為克服以TTL電平方式傳輸寬帶高、碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式 ， lvds 傳輸排線能實現數據的高速率、低噪聲、遠距離、高準確度的傳輸 。LVDS接口是LCD Panel通用的接口標準，大多用在7寸以上尺寸的顯示屏上。
那么lvds接口是如何做到上述高速率、低噪聲、遠距離、高準確度的傳輸方式的呢？
（1）LVDS接口利用非常低的電壓擺幅（約350mV）在2條PCB走線或者一對平衡柔性電纜上通過差分進行數據傳輸，即低壓差分信號傳輸，采用LVDS接口，可以使得信號在差分PCB線或平衡電纜上以幾百M(fèi)bps的速率傳輸，由于采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。
（2） LVDS接口電路位于液晶彩電Scaler電路與液晶面板之間，它由主板側的LVDS信號發送電路（發送器）和液晶面板側的接收電路（接收器）共同組成。LVDS發送器將Scaler輸出的TTL電平并行RGB數據信號和控制信號轉換成低電壓串行LVDS信號，然后通過主板與液晶面板之間的柔性軟排線將信號傳送到液晶面板側的LVDS接收器，LVDS接收器再將串行信號轉換為T(mén)TL電平的并行信號送往后續電路（一般是定時控制器TCON）。
發送器主要完成TTL信號到LVDS信號的轉換，接收器主要完成LVDS信號到TTL信號的轉換，互連器包含電纜、PCB上差分導線對以及匹配電阻。
