怎么判定FFC軟排線鍍金后效果是合格的？
- 作者: 陳中強
- 來源: 鑫美特FFC排線
- 日期 : 2020-08-19

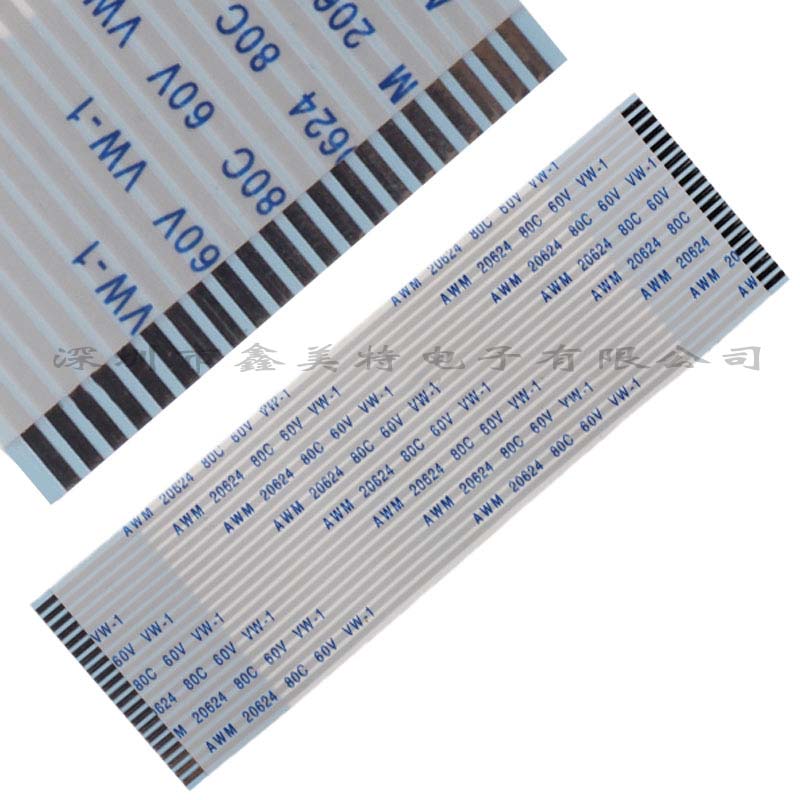

FFC軟排線經過鍍金處理后相對于ffc鍍錫排線，不僅抗氧化功能大大提高了，而且進一步降低ffc排線金手指與fpc連接器的接觸電阻。常規ffc軟排線導體都是原銅外鍍一層錫（Sn），一般鍍錫層的厚度是1U~3U。

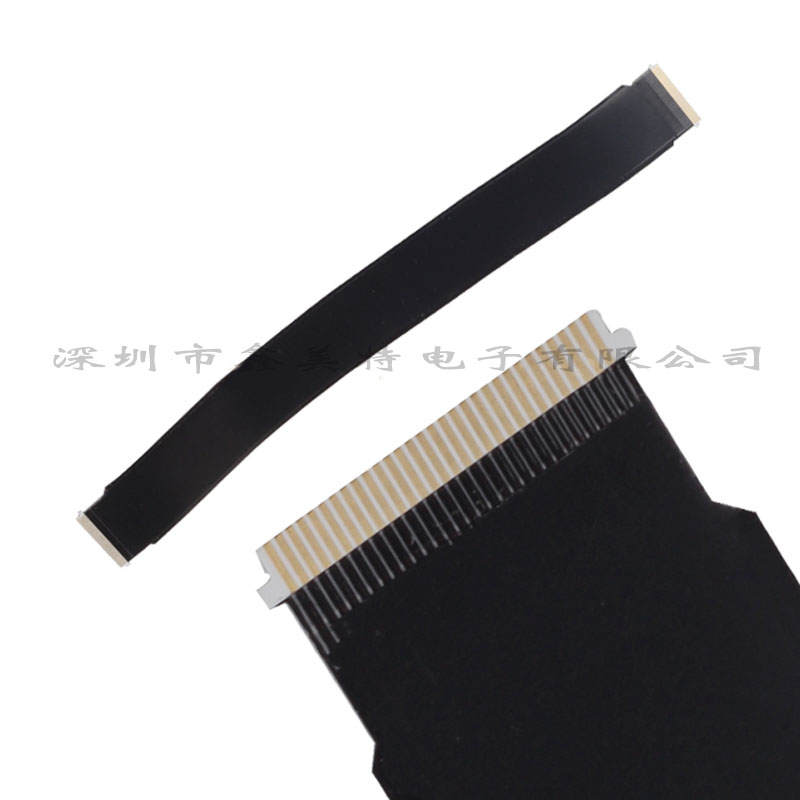

鍍金ffc軟排線導體是原銅，含銅量是99.99%，一般是在ffc軟排線壓接成型之后，整卷對ffc軟排線進行電鍍，首先要在原銅外層鍍一層鎳（Ni），鍍鎳層的厚度為40~50U，然后再在鍍鎳層外面鍍一層金（Au），鍍金層的厚度2.5U~4U。FFC排線的原銅導體經過鍍鎳與鍍金后，表面要無發黑、脫膠、色差、水跡、漏鍍、花邊等情況才是合格的。
判定一條ffc軟排線鍍金后效果是否合格？上面陳述的這些外觀必須要滿足要求，如果這些外觀都沒有滿足，顯然是不合格的。當然有時也存在一些鍍霧金，這樣看起來ffc軟排線的鍍金線口會比較暗，不是那么光亮，不是那么金黃色。
通常霧金肯定沒有亮金那么更顯金黃色與更鮮的光澤度，這時我們一定要用測膜厚的機器去檢測導體鍍層是否滿足要求：NI≥40U，Au≥3U，如果鍍金層與鍍鎳層滿足要求，那么即使光澤度稍微暗一些也是可以接受的。
判定一條ffc軟排線鍍金后效果是否合格？上面陳述的這些外觀必須要滿足要求，如果這些外觀都沒有滿足，顯然是不合格的。當然有時也存在一些鍍霧金，這樣看起來ffc軟排線的鍍金線口會比較暗，不是那么光亮，不是那么金黃色。
