IQC該如何管控FFC軟排線的扁平銅線進料品質？
- 作者: 陳中強
- 來源: 康爾美FFC排線
- 日期 : 2020-08-22

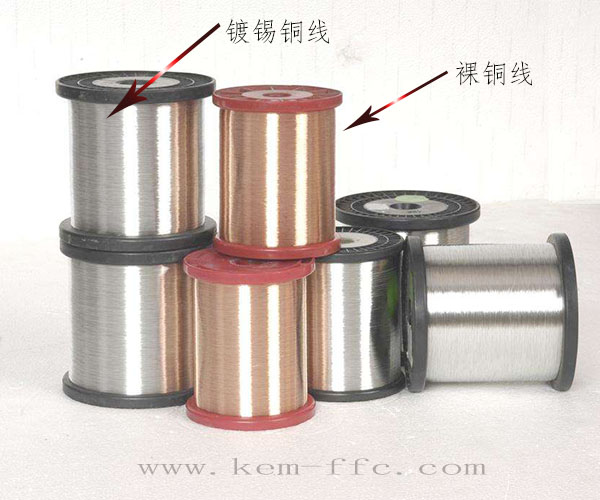

FFC軟排線的三大核心部件之一就是扁平銅線，對于ffc排線生產廠家而言，在進料環節嚴格控制好扁平銅線的品質，是ffc排線廠家品質部門IQC重要責任。從哪些方面判定扁平銅線是否合格呢？
一、目視外觀：
對ffc軟排線的鍍錫扁平銅線必須是銀白/褐色(光亮)，裸銅扁平線必須是紅褐色的，光澤度要鮮亮，不要有暗斑、發黑的現象，也不要有手指印。當有手指印觸碰到扁平銅線，十之八九就會留下痕跡，手指肯定有汗，只是汗滴大小之別，即使人眼睛看不到手指的汗滴，并不代表沒有，觸碰到扁平銅線后很容易造成扁平銅線的氧化，然后會變暗甚至發黑。
二、測試尺寸：
一般ffc軟排線之扁平銅線的厚度公差為 ：
1）0.035mm或0.05mm厚的扁平銅線厚度公差為±0.005mm。
2）0.1mm厚的扁平銅線厚度公差為±0.01 mm。
ffc軟排線之扁平銅線的寬度公差為 ：±0.03mm。
需要用千分尺對來料扁平銅線的厚度與寬度進行合格性測試。
三、測試延伸率：
ffc軟排線扁平銅線的延展性是扁平銅線的核心考察點，ffc軟排線之所以可以稱為“軟”排線，就是由于扁平銅線有充分的延展性，在ffc排線來回彎曲過程中不會中斷，一般扁平銅線的延伸率≥18才是合格的。通過對來料按照MIL-STD-105E(Ⅱ)的抽檢方法測試延伸率。
四、測試鍍層厚度：
鍍錫扁平銅線的鍍錫層厚度是1u--3u之間，低于1u肯定是不合格的，容易導致氧化，高于3u可能從經濟成本上不劃算，也沒必要。通過鍍層測試儀測試鍍錫層＞1u就是可以接受的。
五、測試導體阻抗
R≤(р20×L) / A，鍍錫銅線P20 為20℃條件下導體阻抗率0.0208Ω mm²/m ; 裸銅線則為0.017241Ωmm²/m 。通過導體阻抗測試儀按照MIL-STD-105E(Ⅱ)測得扁平銅線電阻，判定標準正負極連接能歸零。
六、檢查資料：
產品必須附rohs檢測報告，材料必須符合歐盟ROHS2.0標準
若從以上六個方面對ffc軟排線的扁平銅線進行檢測，都是合格的，那么這樣的扁平銅線可以入倉庫收納。
