FFC排線絕緣材質全面分析（干貨收藏）
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-07-23
FFC排線的三大主要原材料：銅線、膠膜、補強板。而膠膜就是ffc排線的絕緣材質，其起到耐燃、耐熱、絕緣的作用。此篇我著重介紹ffc排線絕緣材質的相關知識，全面分析其性能。
一、FFC排線絕緣材質的構造

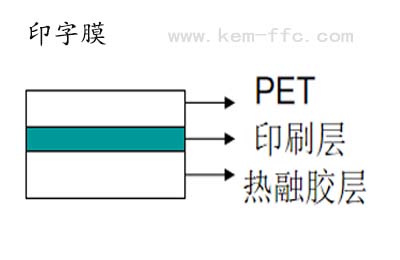

FFC排線絕緣材質是構成ffc排線的三大主要原材料之一，其是由PET、印刷層、熱熔膠層三部分組成。PET是熱熔膠膜的基材，一般也是膠膜三部分里面最厚度，目前行業上所用的膠膜常規厚度是43U、60U、100U。
印刷層印了一層油墨，油墨的厚度可以忽略不計，油墨的顏色可以根據客戶的需要由FFC膠膜廠家定制，一般行業采用最多的顏色是藍色，即印刷層是一般是一些藍色的字體。膠膜的總厚度要由PET厚度與熱熔膠層的厚度組成，行業上有通用的表示方法，比如：E19-43表示這種膠膜的總厚度是43U，PET是19U，而熱熔膠層是24U；E32-60則表示膠膜總厚60U，PET32U，熱熔膠層28U。一般來說同樣膠膜總厚度，膠層越厚，壓出的FFC扁平排線的效果就越好。因?yàn)槟z層越厚，導體嵌入膠膜就越深，這樣ffc扁平軟排線的導體與膠膜的附著力就越大，且壓出的排線的紋路也越清晰。
二、ffc排線絕緣材質的顏色
顏色也是可以根據客戶的需要來定制，一般市場上用的較多的ffc排線的絕緣材質的顏色是白色的，這種膠膜是由透明PET及熱熔膠層組成，如果客戶需要是黑色膠膜，那么就在PET的內表面附一層黑色油墨，然后再附上熱熔膠。理論上只要改變油墨層的顏色，可以做成客戶任意需要的顏色膠膜。
三、ffc排線絕緣材質印字膠膜字符含義

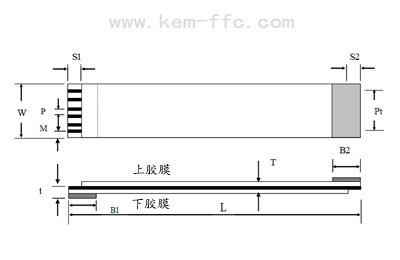

通常行業ffc軟排線是上下兩層膠膜，中間夾一層銅線構成。如圖：通常上膠膜是印字膜，下膠膜是純白膜。根據印字膜的字符可以讀出FFC軟排線的一些基本特征。也就是膠膜印字上一些基本解釋。

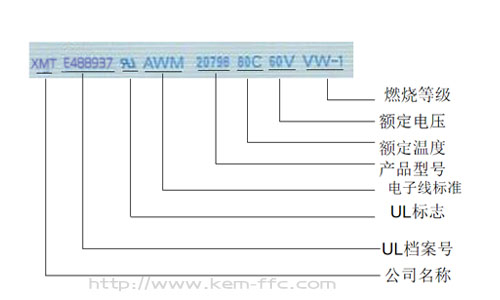

根據圖示從左到右依次是公司名稱、
UL檔案號、UL標志、電子線標準、產品型號、額定溫度80℃、額定電壓60V、燃燒等級為阻燃等級。如上圖，20798代表耐溫80℃，耐壓60V。而他 20624代表耐溫80℃，耐壓60V；20706和20861都是代表105℃，60V。
如果PET與熱熔膠層之間沒有油墨層，那么做出來的就是純白膜。
四、ffc排線絕緣材質附著力測試
膠膜與導體之間附著力≥18 gf；膠膜與補強板之間的附著力≥450 gf。
總結，以上就是ffc排線絕緣材質的基本分析，從結構構成、厚度種類、顏色分類、粘力性能對ffc絕緣材質做了詳細說明。
