為什么補強板精度越高ffc排線價格越高？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-08-16
FFC排線補強板的公差如下：補強板長度 ≤3，公差±0.8；3＜補強板長度≤6，公差±1；6＜補強板長度≤8，公差±1.5；8＜補強板長度，公差±2.0。

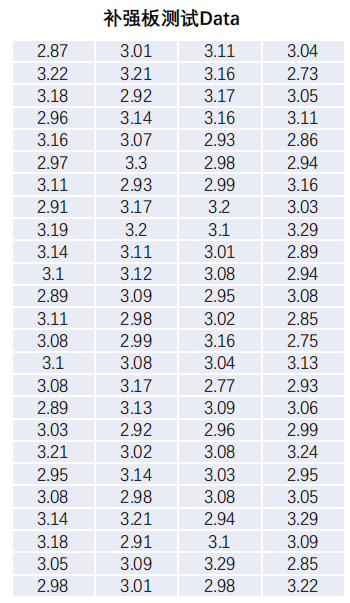

通常補強板的公差是與長度息息相關的，也就是說不通補強板的長度會有不同的公差精度，主要是由當下機器的精度所決定的，有些用戶要求補強板長度的精度比較高，問我們ffc排線生產廠家能不能做？做是肯定能做，只是精度級別超過行規后，報廢率就高了，下面我們就以0.5x26x150xA（2/2/3/3）這款ffc排線來分析，不同公差精度對應的ffc排線的良品率。測100組樣品，測出數據2.87、3.01、3.11、3.04、3.22、3.21、3.16、2.73...測出數據如下表

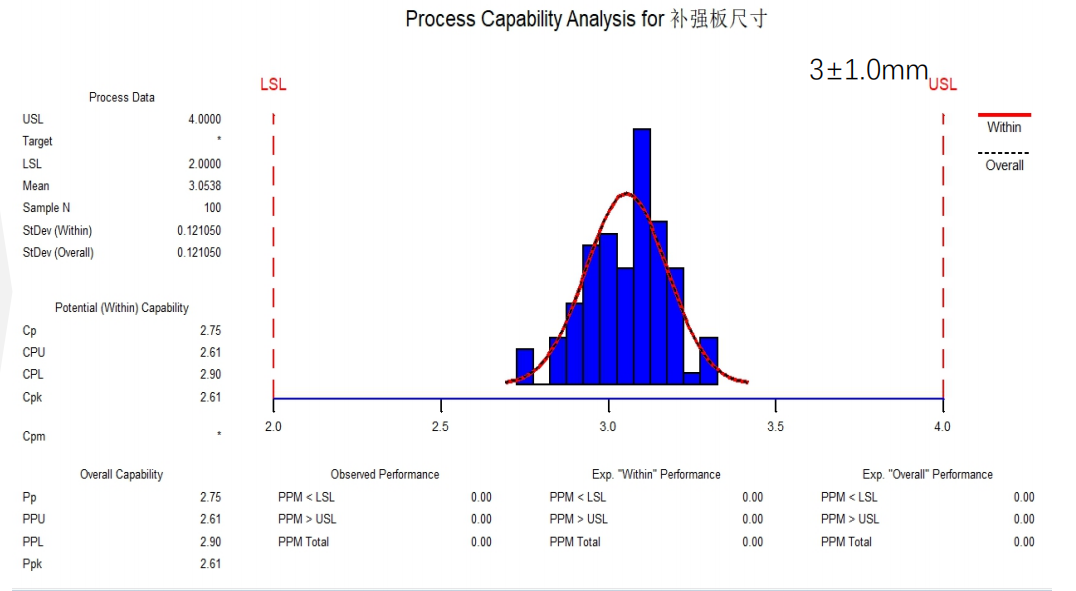

（一）補強板公差3±1.0mm:
數據處理：USL 4.0，LSL 2.0，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 2.75，CPU 2.61，CPL 2.9,Cpk 2.61。
整體能力：Pp 2.75，PPU 2.61，PPL 2.90，Ppk 2.61。
CPK： 2.61，不良PPM： 0

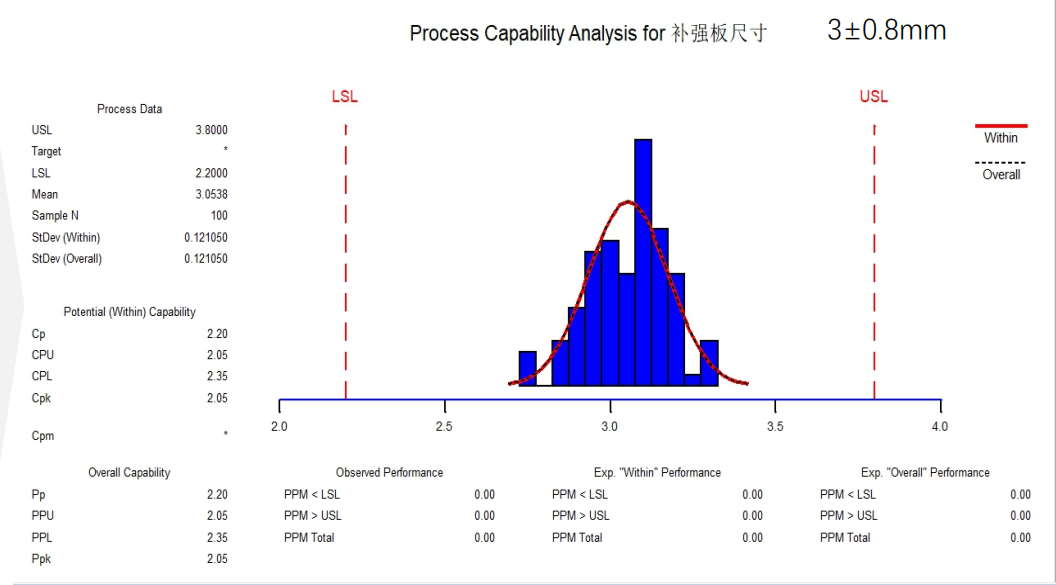

（二）補強板公差3±0.80mm:
數據處理：USL 3.8，LSL 2.2，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 2.2，CPU 2.35，CPL 2.35 Cpk 2.05。
整體能力：Pp 2.2，PPU 2.05，PPL 2.35，Ppk 2.05。
CPK： 2.05，不良PPM： 0

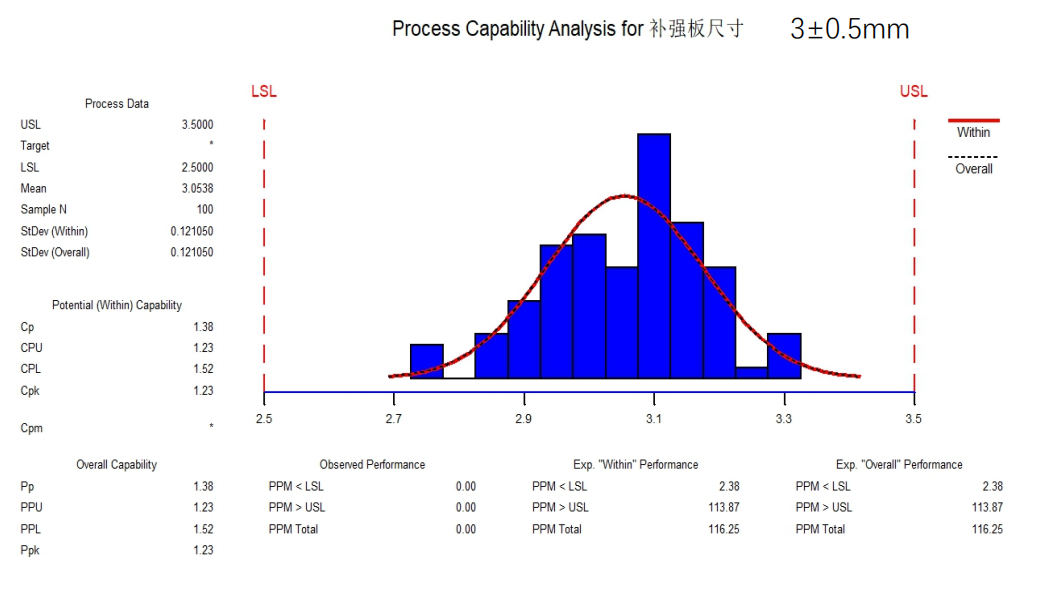

（二）補強板公差3±0.50mm:
數據處理：USL 3.5，LSL 2.5，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 1.38，CPU 1.23，CPL 1.52，Cpk 1.23。
整體能力：Pp 1.38，PPU 1.23，PPL 1.52，Ppk 1.23。
CPK： 1.23，不良PPM：113.87

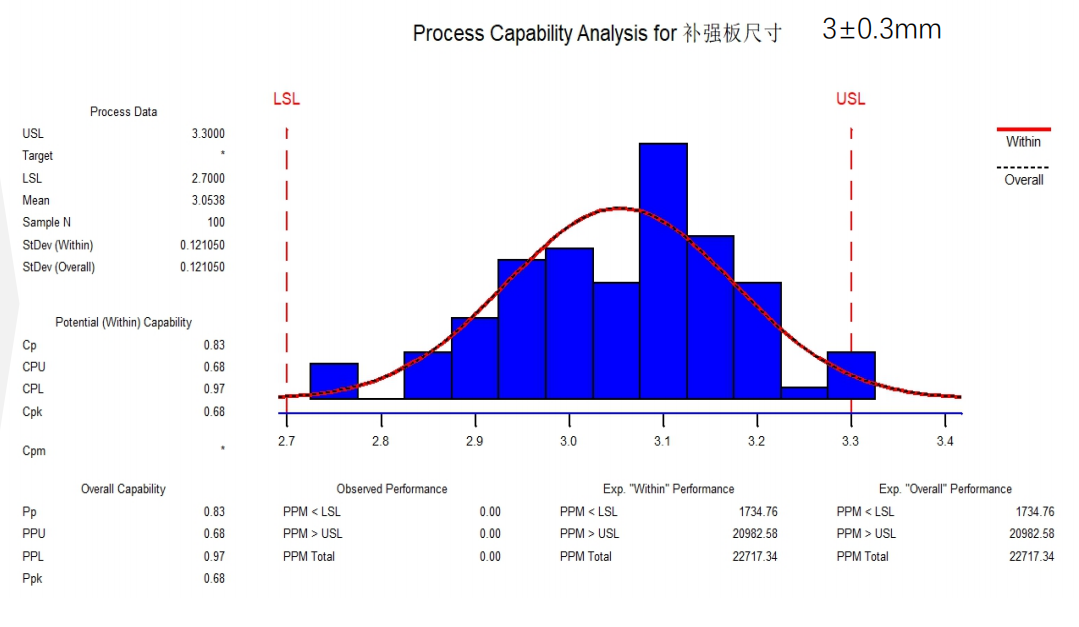

（三）補強板公差3±0.30mm:
數據處理：USL 3.3，LSL 2.7，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 0.83，CPU 0.68，CPL 0.97，Cpk 0.68。
整體能力：Pp 0.83，PPU 0.68，PPL 0.97，Ppk 0.68。
CPK： 0.68，不良PPM：20982.58
綜合上面數據分析，隨著補強板的精度由1.0--0.8--0.5--0.3，ffc排線制程cpk值從2.61--2.05--1.23--0.68，ffc排線不良率由0--0--ppm113.83--ppm20982.58，因此補強板精度提高，ffc排線不良率提升，那么銷售的客單價必然也會提高。這就是補強板精度越高，ffc排線價格越高的原因。
通常補強板的公差是與長度息息相關的，也就是說不通補強板的長度會有不同的公差精度，主要是由當下機器的精度所決定的，有些用戶要求補強板長度的精度比較高，問我們ffc排線生產廠家能不能做？做是肯定能做，只是精度級別超過行規后，報廢率就高了，下面我們就以0.5x26x150xA（2/2/3/3）這款ffc排線來分析，不同公差精度對應的ffc排線的良品率。測100組樣品，測出數據2.87、3.01、3.11、3.04、3.22、3.21、3.16、2.73...測出數據如下表
（一）補強板公差3±1.0mm:
數據處理：USL 4.0，LSL 2.0，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 2.75，CPU 2.61，CPL 2.9,Cpk 2.61。
整體能力：Pp 2.75，PPU 2.61，PPL 2.90，Ppk 2.61。
CPK： 2.61，不良PPM： 0
（二）補強板公差3±0.80mm:
數據處理：USL 3.8，LSL 2.2，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 2.2，CPU 2.35，CPL 2.35 Cpk 2.05。
整體能力：Pp 2.2，PPU 2.05，PPL 2.35，Ppk 2.05。
CPK： 2.05，不良PPM： 0
（二）補強板公差3±0.50mm:
數據處理：USL 3.5，LSL 2.5，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 1.38，CPU 1.23，CPL 1.52，Cpk 1.23。
整體能力：Pp 1.38，PPU 1.23，PPL 1.52，Ppk 1.23。
CPK： 1.23，不良PPM：113.87
（三）補強板公差3±0.30mm:
數據處理：USL 3.3，LSL 2.7，Mean3.0538，StDev（Within） 0.121050，StDev（Overall） 0.121050。
潛在的(內部)能力：Cp 0.83，CPU 0.68，CPL 0.97，Cpk 0.68。
整體能力：Pp 0.83，PPU 0.68，PPL 0.97，Ppk 0.68。
CPK： 0.68，不良PPM：20982.58
綜合上面數據分析，隨著補強板的精度由1.0--0.8--0.5--0.3，ffc排線制程cpk值從2.61--2.05--1.23--0.68，ffc排線不良率由0--0--ppm113.83--ppm20982.58，因此補強板精度提高，ffc排線不良率提升，那么銷售的客單價必然也會提高。這就是補強板精度越高，ffc排線價格越高的原因。
