FFC軟排線帶端子哪些規格？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-08-27
FFC排線帶端子主要是PH0.5系列排線
從用途分為EDP工控屏排線和lvds排線。而EDP工控屏排線顧名思義主要是針對液晶顯示屏所用的ffc排線，主要由0.5間距-30pin、0.5間距-40pin、0.4間距-40pin三個系列，而lvds排線主要是ph0.5-41pin以及ph0.5-51pin軟排線。（1）PH0.5-30pin顯示屏ffc排線

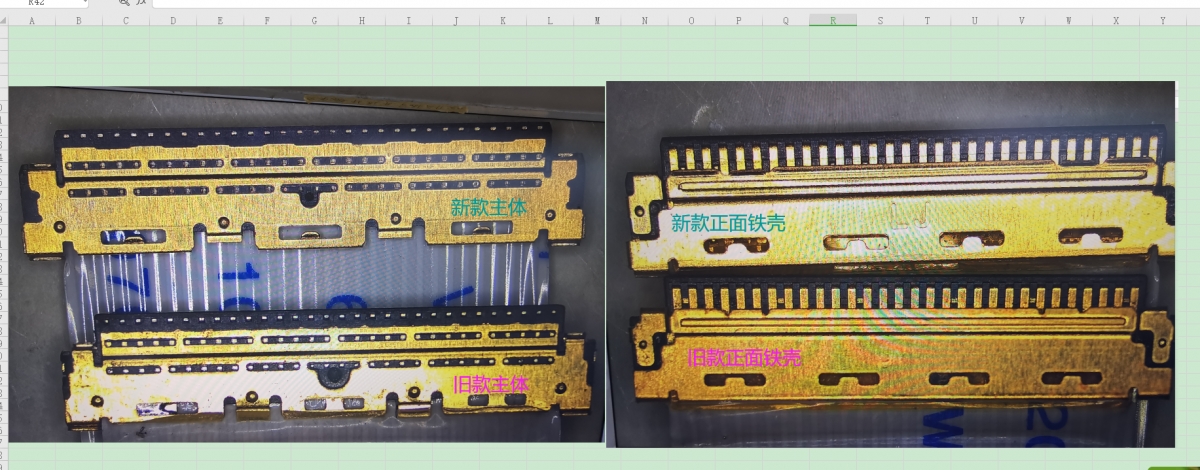

這種一般做的E型線，即一端焊接一端插接居多，當然也有兩端都焊接端子。焊接端銅線一般做成0.8--1.2mm，方便與端子焊接的，端子型號是20454。下面就是20454仿品不帶拉環端子。

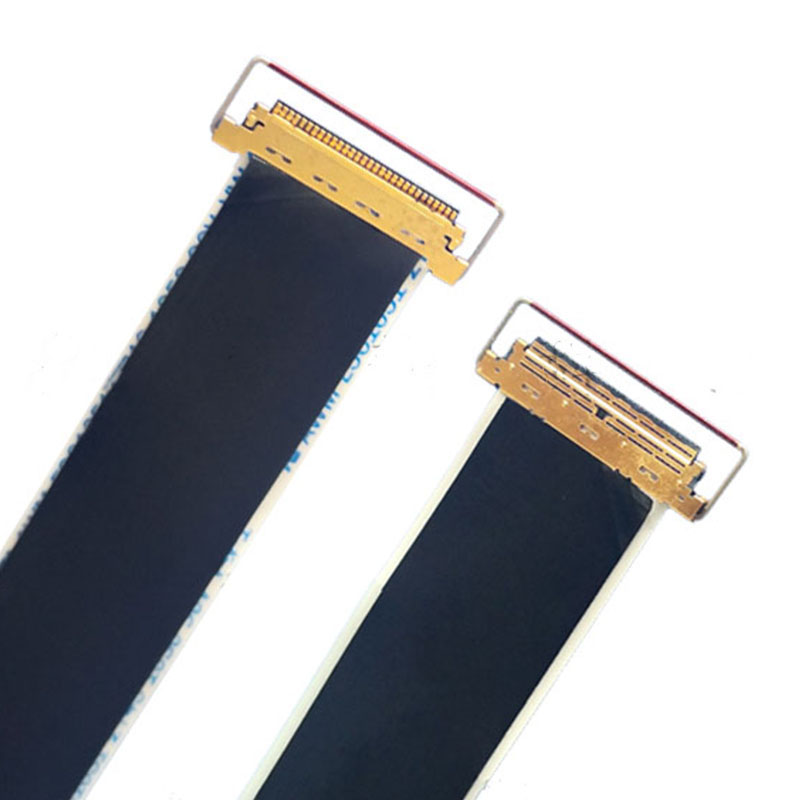

端子分原廠與仿品，有帶拉環與不帶拉環之別。當然從價格方面來說，原廠比方便貴一倍以上，但是實際使用質量差別無異，之所以選擇原廠可能還是一種古老的媚外思想作祟。帶拉環的端子當然比不帶拉環的端子費用要高，帶拉環是因
為拉環可以勾住板端的鉤子，不會造成排線脫落的潛在隱患。
（2）PH0.5-40pin顯示屏ffc排線

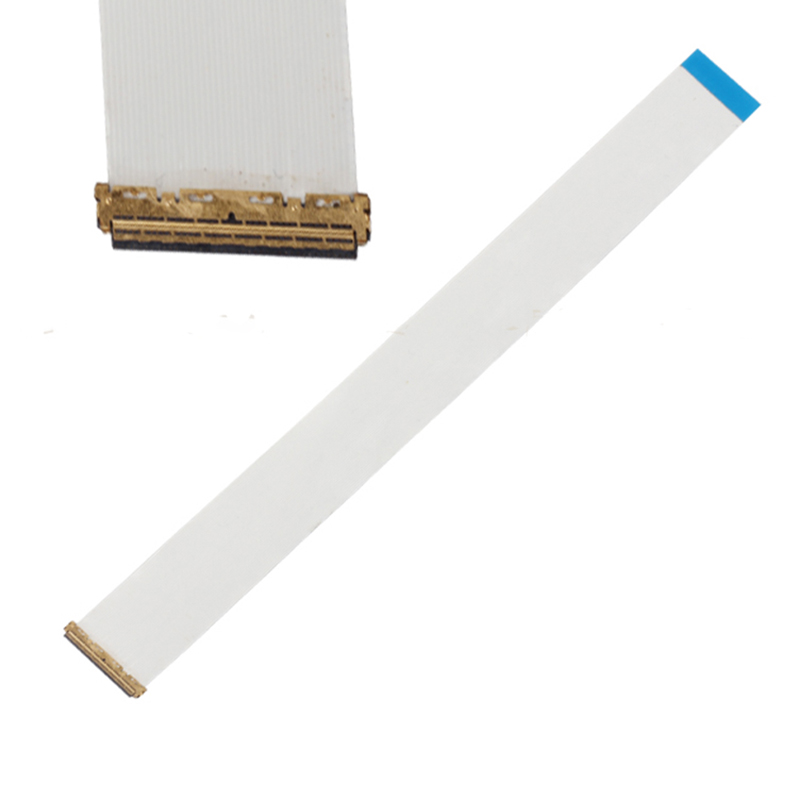

PH0.5-40pin屏線比上述ph0.5-30pin更常用，工藝也完全一樣，排線壓接成型--電測通斷路--裁切--焊接端子--打膠固定--全檢--包裝--入庫--出貨。
（3）PH0.4-40pin顯示屏ffc屏線
0.4間距ffc排線比0.5間距排線導體更致密，由于又要保證足夠的過電流量與耐壓能力，所以大部分用戶這款0.4-40p屏線采用極細同軸線，傳輸信號穩定可靠，占用空間小，采用的端子型號是20679.（4）PH0.5-41/51pin顯示屏Lvds屏線

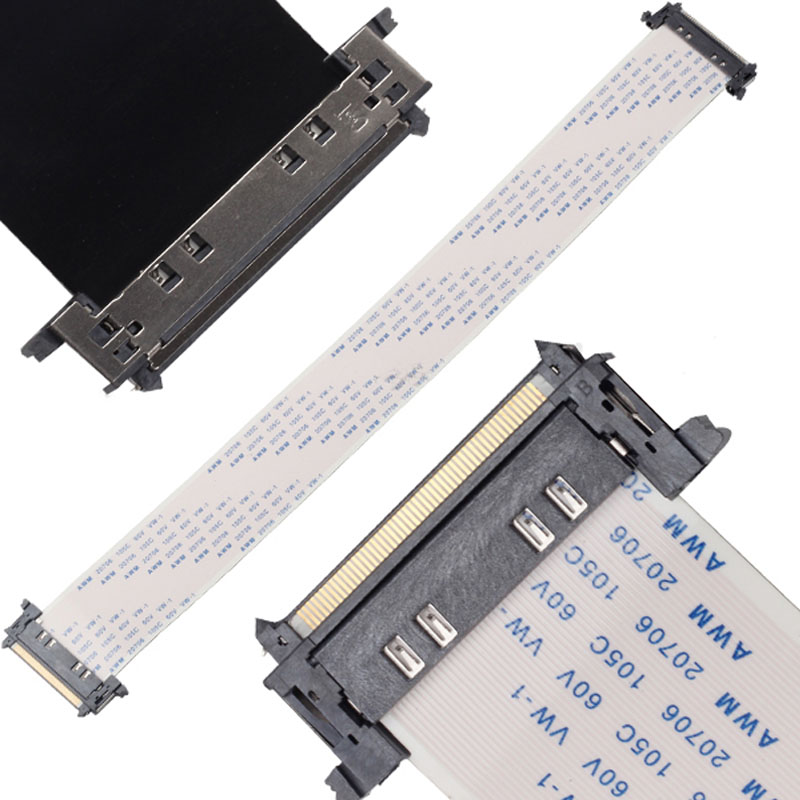

LVDS屏線不管是0.5間距41位還是0.5間距51位，制作工藝都是一樣，開機成型--鍍金--電測--貼吸波材--鐳射--噴碼--沖邊--裝連接頭--測試--包裝--入庫。在鍍金要保證Ni40u",Au3u"。目前幾乎所有的高清液晶電視都采用lvds排線，特性阻抗100±10歐，信號傳輸速率 480Mbps。有采用單面貼吸波材，雙面貼吸波材，有些采用一體材。都是為了讓圖像更清晰，讓信號更穩定。
