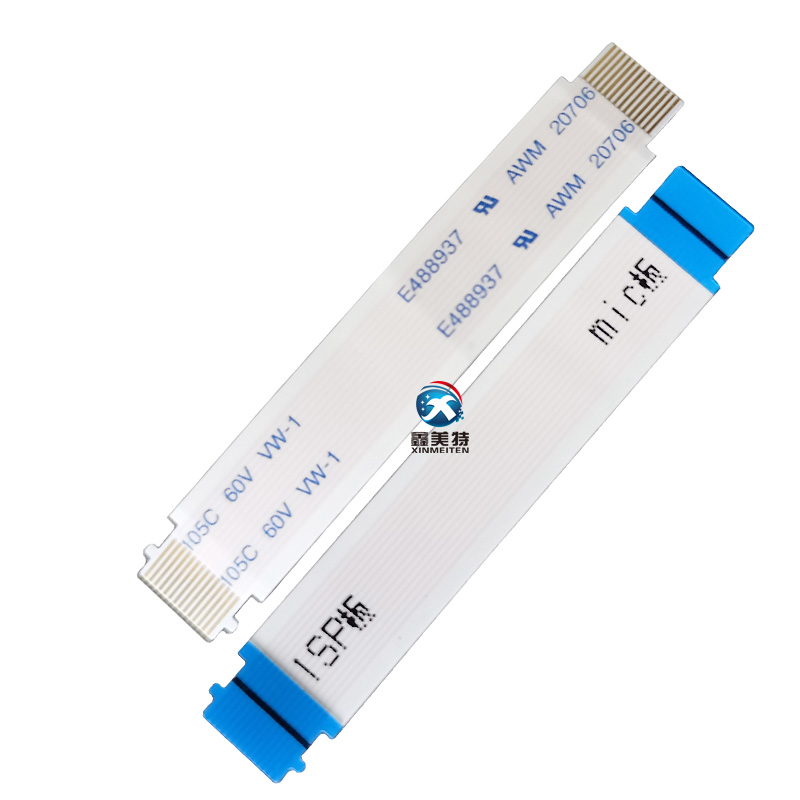

FFC排線兩端沖型，一端沖型掛耳，一端沖型直角邊

FFC排線機械性能要求：

(1)FFC整體拔出力（不帶連接器）:ISP板側：保持力最小值20N；Mic板側：保持力最小值6N

(2).耐久性:20次，接觸電阻變化值20mΩ Max.
(3).彎折耐久性：
     1、測試位置：線體中間位置，可根據實際裝機彎折位置而定
     2、測試次數：100次
     3、測試速度：20次每分鐘
     4、彎折角度：180°
     5、彎折半徑：0.45mm
    FFC排線經過彎折測試后，無明顯物理損壞，且滿足：
     1.測試電壓小于3V,測試電流小于100mA，導通正常，無短路和斷路異常
     2.250V DC, 1分鐘，絕緣電阻大于100MΩ
     3.250V AC, 1分鐘，測試期間，不得出現擊穿損壞現象
     4.導體直流電阻，0.15Ω Max.
(4).導體剝離力：0.15N/pin Min.
(5).畫線耐久性:用浸水無塵布手動擦拭FFC排線表面標識處10次，其中往復為1次，.測試完成后，標識處不得有明顯的損害、掉色，表面標識線應清晰可見。

FFC排線環境性能要求:

(1)熱沖擊：-55 °C保持30分鐘，升到85°C后保持30分鐘為一個測試周期，測試溫度轉換時間不大于5分鐘，測試50個循環后，ffc排線無物理結構損壞，滿足第電氣性能要求。
(2).溫度循環:高溫100 ℃，低溫-40 ℃，每個循環16小時，共進行9個循環，測試144小時后，無物理結構損壞，滿足電氣性能要求。
(3).交變濕熱：相對濕度95%, 溫度范圍：25℃~55℃, 試驗48小時后，無物理結構損壞，滿足電氣性能要求。
(4).低溫貯存：低溫貯存溫度：－40±2℃；貯存時間：48小時（2天），無物理結構損壞，滿足電氣性能要求。
(5).高溫貯存：高溫貯存溫度：100±2℃；貯存時間：48小時（2天），無物理結構損壞，滿足電氣性能要求。
(6).鹽霧測試：24小時鹽霧，金手指腐蝕面積小于總面積的5%。
(7).雙85：溫度：85℃±2℃；相對濕度：85%±2%, 試驗96小時后，無物理結構損壞，滿足電氣性能要求
