在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們不僅決定了設備的能源效率，還直接影響著設備的穩定性和可靠性。今天，我們將深入探討一款由芯茂微推出的高性能電源管理芯片——LP3718BSL。這款芯片以其獨特的設計和卓越的性能，為電源適配器和充電器等應用提供了理想的解決方案。
LP3718BSL是一款高度集成的隔離型適配器和充電器的自供電原邊反饋控制芯片。它通過外置電阻可調原邊峰值電流，并通過變壓器原副邊匝比來設置輸出恒流點。此外，通過設定FB上偏電阻和下偏電阻，可以精確地設置輸出恒壓點。這種靈活的配置方式使得LP3718BSL能夠適應各種不同的應用場景。

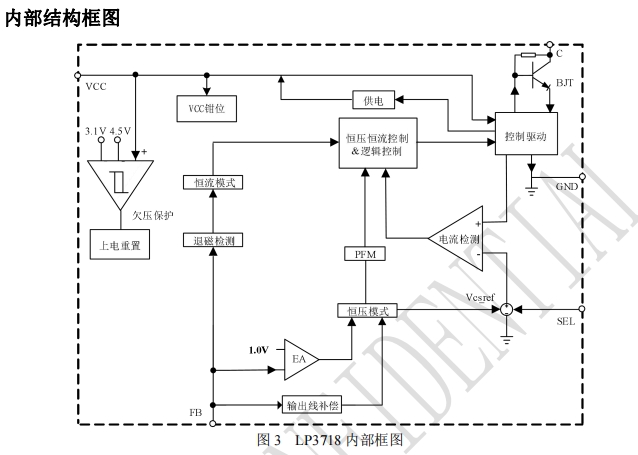

在設計上，LP3718BSL采用了極簡化的外圍電路。它內置啟動電路，無需外部啟動電阻，同時采用自供電技術，取消了輔助繞組VCC供電二極管。這些設計不僅降低了系統成本，還提高了系統的可靠性和效率。內部框架圖如下所示~
從電氣參數來看，LP3718BSL具有非常出色的表現。它的VCC啟動電壓為4.5V，鉗位電壓為5.1V，欠壓保護閾值為3.1V。這些參數確保了芯片在各種工作條件下都能穩定運行。此外，LP3718BSL的最大峰值電流閾值為880mA，適用于中等功率的應用場景。
LP3718BSL的典型應用圖展示了其在實際電路中的連接方式。如圖1所示，該芯片通過變壓器與輸入電源相連，并通過反饋引腳（FB）與輸出端進行通信。這種設計使得LP3718BSL能夠?qū)崟r(shí)監測輸出電壓和電流，并根據需要調整開關頻率和峰值電流。
在圖1中，我們可以看到LP3718BSL的各個引腳連接情況。其中，SEL引腳用于設置峰值電流，F(xiàn)B引腳用于反饋輸出電壓信息，VCC引腳為芯片提供電源，GND引腳為地線。這種簡潔而高效的電路設計，使得LP3718BSL在各種電源應用中都能表現出色。
LP3718BSL適用于多種應用場景，包括適配器、充電器、LED驅動電源以及線性電源和RCC開關電源的升級換代。其內置的多種保護功能，如VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等，確保了在各種復雜的工作條件下，設備都能安全穩定地運行。
在啟動過程中，LP3718BSL僅需1uA的啟動電流，系統上電后通過內部啟動電路給Vcc的電容進行充電，當Vcc電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。這種低啟動電流設計使得LP3718BSL在低功耗應用中具有顯著優勢。
在峰值電流設置方面，LP3718BSL通過SEL腳外接電阻RSEL來調節最大峰值電流IPKMAX。這種靈活的設置方式使得用戶可以根據具體的應用需求，精確地控制輸出電流。
在恒流控制方面，LP3718BSL通過逐周期檢測電感的峰值電流，當原邊電感中的實時電流大于芯片設定的最大峰值電流IPKMAX時，功率管關斷。這種恒流控制方式確保了輸出電流的穩定性，無論負載如何變化，都能保持恒定的輸出電流。
在恒壓控制方面，LP3718BSL通過電阻采樣反激電壓，電阻分壓后得到的電壓與內部基準比較形成閉環后，來恒定輸出電壓Vout。這種恒壓控制方式使得輸出電壓能夠精確地保持在設定值，確保了設備的穩定運行。
LP3718BSL以其卓越的性能和靈活的配置方式，為電源適配器和充電器等應用提供了理想的解決方案。其極簡化的外圍電路設計、低啟動電流、靈活的峰值電流設置以及高效的恒流恒壓控制功能，使得LP3718BSL在各種電源應用中都能表現出色。此外，其內置的多種保護功能，進一步提高了系統的可靠性和安全性。無論是在消費電子、工業控制還是通信領域，LP3718BSL都是一款值得信賴的電源管理芯片。
