AiP7533系列200mA/30V低壓差線性穩壓器芯片（功能框圖及應用圖）
類別：產品新聞 發布時間：2025-12-08 11:54:33 瀏覽人數：17521
AiP75XX 家族共有 7 位成員：2.5 V、3.0 V、3.3 V、3.6 V、4.0 V、4.4 V、5.0 V，后綴“33”即代表 3.3 V 固定輸出。全系采用 30 V 高壓工藝，壓差僅 20 mV@1 mA，靜態電流 1.5 μA，堪稱“電池供電界的細水長流”。

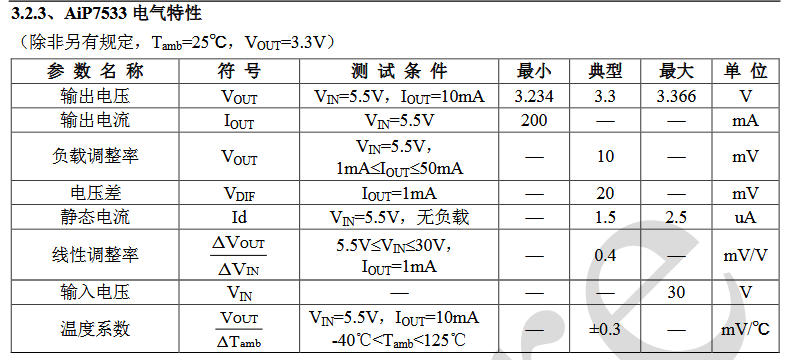

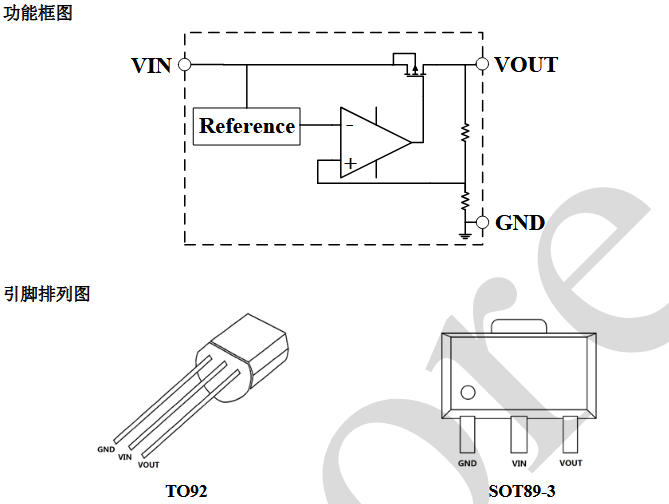

功能框圖：三極管版“極簡主義”
輸入端：30 V 耐受，瞬態 40 V 不炸
輸出端：200 mA 峰值，限流 250 mA 典型
保護 trio：過流 + 短路 + 過溫，短路電流 30 mA（自恢復）
溫度系數：±0.3 mV/℃，-40 ℃~85 ℃ 全工業級
引腳排列：兩種封裝，一樣簡單
| 封裝 | Pin1 | Pin2 | Pin3 | 備注 |
|---|
| TO-92 | GND | VIN | VOUT | 直插，13.5 mm 腳距 |
| SOT89-3 | GND | VIN | VOUT | 背面焊盤即 GND，散熱好 |
設計小貼士：SOT89-3 背面大焊盤 = 額外散熱片，連續 200 mA 時溫升比 TO-92 低 8 ℃。
典型應用圖：兩顆電容完事
輸入電容：1 μF 陶瓷，抵消線感，瞬態 40 V 鉗位
輸出電容：10 μF X7R，ESR < 0.1 Ω，紋波 < 5 mV
壓差實測：IOUT = 50 mA 時 VIN-VOUT = 60 mV，IOUT = 150 mA 時 180 mV，仍遠 < 1 V
選型速查表（工業級 -40 ℃~85 ℃）
| 型號 | 輸出電壓 | 初始精度 | 封裝 | 絲印 | 盤裝 |
|---|
| AiP7533JA92.TR | 3.3 V | ±2 % | TO-92 | AiP7533 | 2 k/袋 |
| AiP7533GD893.TR | 3.3 V | ±2 % | SOT89-3 | 7533 | 1 k/盤 |
應用場景：從鈕扣到 24 V 總線
鈕扣電池：CR2032 3.0 V→3.3 V 升壓，1.5 μA 靜態電流，待機 2 年
9 V 疊層：9 V→3.3 V @ 150 mA，壓差 5.7 V，芯片溫升 12 ℃
汽車 12 V：冷啟動 24 V 瞬態，30 V 耐壓，無需 TVS
RS-485 抽電：12 V 總線→3.3 V 給 MCU，節省 DCDC 成本
實測曲線：溫度漂移“一條直線”
Load Regulation：0→200 mV 跳變，ΔVOUT = 8 mV
Line Regulation：5.5 V→30 V 掃描，ΔVOUT = 6 mV
溫度系數：-40 ℃→85 ℃，VOUT 漂移 < 20 mV（±0.3 mV/℃）
設計錦囊
壓差預算：IOUT ≤ 150 mA 時，VIN ≥ 3.5 V 即可穩壓
功耗計算：Pd = (VIN-3.3) × IOUT，SOT89-3 熱阻 120 ℃/W，連續 200 mA 時 VIN 建議 ≤ 12 V
反向保護：VIN 并 1N4148 到地，防止熱插拔負沖
降噪：輸出并 100 nF + 10 μF，高頻阻抗 < 0.05 Ω
一句話總結
AiP7533 用 TO-92/SOT89-3 兩顆封裝，把“高壓輸入、超低靜態、低溫漂”做成三合一。只要三顆電容，就能把 30 V 粗暴地揉成 3.3 V 的溫柔，在電池、傳感器、汽車邊緣節點里，它是名副其實的“小水滴”穩壓器。深圳三佛科技提供技術支持，批量價格有優勢~
